사용자 인터페이스

사용자 인터페이스에 여러 부분이 있지만, 빨리 시작해야 하는 부분을 중점적으로 살펴보겠습니다.

비디오 참고 사항

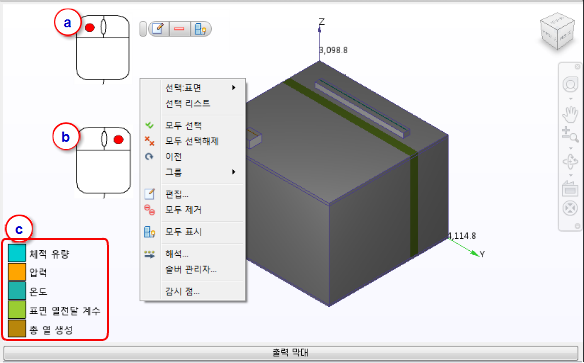

1. 그래픽 창

다음은 그래픽 창에 대한 몇 가지 중요한 사항입니다.

a. 마우스 왼쪽 버튼 클릭 = 설정을 적용 및 제거하기 위한 도구막대

b. 마우스 오른쪽 버튼 클릭 = 현재 작업에 대한 메뉴

c. 범례를 사용하여 설정을 확인합니다.

마우스 왼쪽 및 오른쪽 버튼 클릭 명령은 리본에서도 사용할 수 있습니다.

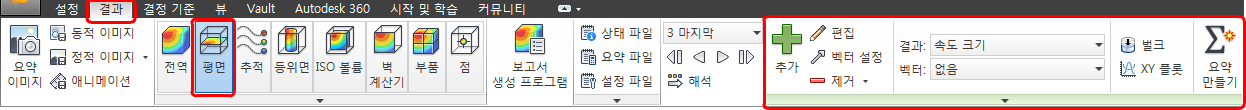

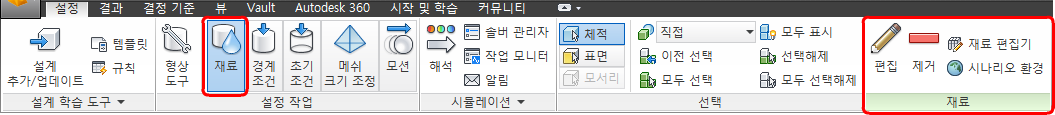

2. 리본

리본 명령을 사용하여 거의 모든 작업을 수행할 수 있습니다. 다음은 알아야 몇 가지 사항입니다.

리본에 대해 자세히 알아보려면 여기를 클릭하십시오.

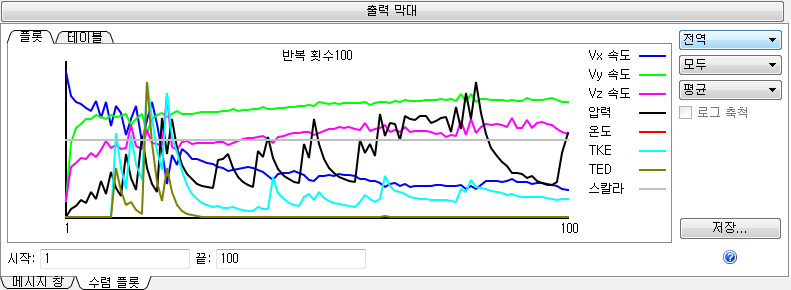

3. 출력 막대

여러 기능에 모형 창 아래에 있는 출력 막대를 사용할 수 있습니다.

출력 막대에 대해 자세히 알아보려면 여기를 클릭하십시오.

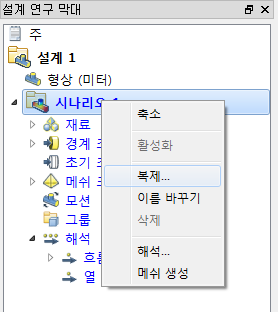

4. 설계 연구 막대

이 막대는 "트리"입니다. 여기에는 설정이 나열되어 있습니다. 거의 모든 설정은 마우스 오른쪽 버튼으로 클릭하여 변경할 수 있습니다.

설계 연구의 여러 시나리오를 실행하여 설정 또는 형상 모형을 변경합니다. 설계 또는 시나리오를 "복제"하여 기존 시뮬레이션을 복사하고, 필요한 경우 수정합니다.

  1. 설계(형상 변경) 또는 시나리오(설정 변경)를 마우스 오른쪽 버튼으로 클릭합니다.
  2. "복제"를 클릭합니다.

설계 연구 막대에 대해 자세히 알아보려면 여기를 클릭하십시오.

5. 결정 센터에서 요약 결과 비교

시나리오를 작성한 다음 실행한 후에 결정 센터를 사용하여 설계 반복 결과를 비교할 수 있습니다.

결정 센터에는 다음과 같은 여러 구성요소가 있습니다.

요약 항목

요약 항목을 사용하여 다음과 같이 시나리오의 이미지, 평면, 부품, XY 플롯 또는 점을 비교할 수 있습니다.

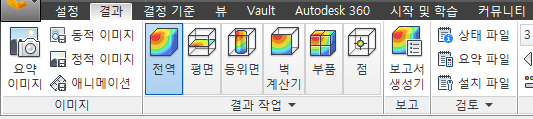

  • 현재 시나리오의 이미지를 저장하려면 요약 이미지를 클릭합니다. Autodesk® CFD에서는 설계 연구의 각 시나리오에 포함된 동일한 이미지를 자동으로 캡처합니다.
  • 요약 작성을 클릭하여 활성 시나리오에서 평면 또는 부품의 결과를 캡처합니다. Autodesk® CFD에서는 설계 연구의 각 시나리오에 포함된 동일한 데이터를 자동으로 캡처합니다.
  • XY 플롯 대화상자 또는 점 대화상자에서 요약을 선택하여 특정 점에서 플롯된 데이터 또는 결과를 캡처합니다. Autodesk® CFD에서는 설계 연구의 각 시나리오에 포함된 동일한 데이터를 자동으로 플롯하거나 캡처합니다.

요약 항목은 모든 시나리오에서 이미지와 데이터를 일관된 방식으로 자동으로 캡처합니다. 이러한 일관성을 통해 설계 반복을 직접 비교하고 평가할 수 있습니다.

결정 센터

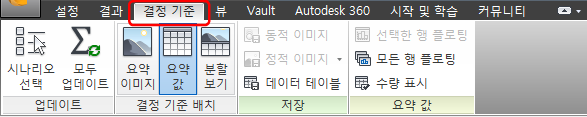

요약 데이터를 캡처한 후에 결정 센터에서 데이터를 관리할 수 있습니다. 결정 센터 탭을 클릭합니다.

결정 센터가 나타납니다.

주: 이 기호 는 요약 항목을 하나 이상의 시나리오에 매핑해야 함을 나타냅니다. 결정 센터 > 업데이트 > 모두 업데이트를 클릭합니다.

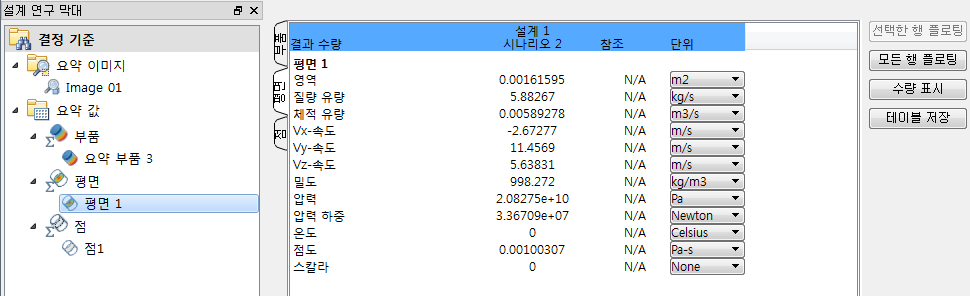

요약 값

요약 값 테이블을 사용하여 설계 연구에서 시나리오의 요약 데이터를 검토하고 비교할 수 있습니다.

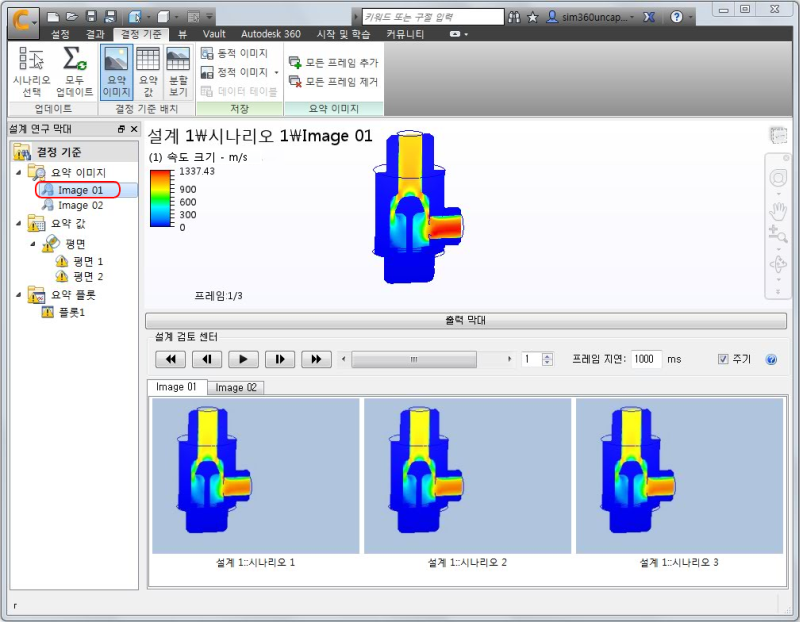

요약 이미지

설계 검토 센터를 사용하여 모든 시나리오의 요약 이미지를 비교할 수 있습니다. 이렇게 하면 작성된 결과를 일관된 방식으로 직접 비교할 수 있습니다.

각 시나리오의 결과를 보려면 슬라이더를 끕니다. 또한 뷰(탭) > 창(패널) > 뷰포트 명령을 사용하여 결과를 나란히 표시할 수도 있습니다.

결정 센터에 대해 자세히 알아보려면 여기를 클릭하십시오.

다음 단계

다음 비디오는 Autodesk® CFD에 대해 자세히 알아보기 를 지원하는 추가 리소스에 대한 내용입니다.

또한 빠른 시작 홈 페이지로 돌아가 다른 비디오를 보거나, 튜토리얼을 진행하거나, 배운 내용을 적용해 볼 수 있습니다.
