점 대화상자에서 결과 점을 사용하여 모형의 특정 위치에 시간 또는 반복 내역을 플로팅합니다. 임계 값을 평가하고 결정 기준에서 여러 시나리오의 결과를 비교하려면 결과 점을 요약 점으로 지정합니다.
결과 점을 사용하여 시간 내역을 평가하는 한 가지 예로 압력 릴리프 밸브를 들 수 있습니다. 밸브의 시간 종속 압력 작성 및 후속 벤팅이 과도 설계 연구로 시뮬레이션되었습니다. 설계 목표를 달성했는지 확인하려면 밸브의 임계 위치에 압력의 시간 내역을 플로팅해야 합니다.
시나리오가 시작되기 전에 해석 대화상자에서 결과 저장 간격을 지정했습니다. 이렇게 하면 Autodesk® CFD에서 전체 계산 과정의 중간 시간 단계가 저장됩니다.
임계 위치에 압력의 시간 내역을 플로팅하려면 결과 점을 작성하고 플롯 보기를 클릭합니다. 결과적으로 저장된 모든 시간 단계에 대한 결과의 XY 플롯이 생성됩니다.
결과 점 작성
결과 점을 작성하고 데이터를 플로팅하려면
- 결과 (탭) > 결과 작업 (패널) > 점을 클릭합니다. 점 대화상자가 나타나지 않으면 뷰 (탭) > 모양 (패널) > 선택 리스트를 클릭합니다.
- 다음과 같은 여러 가지 방법으로 결과 점의 위치를 정의할 수 있습니다.

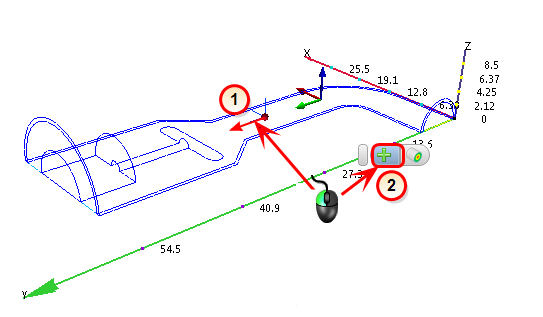

- 방법 1: 트라이어드 원점에 점을 작성합니다.
1. 원점이 원하는 위치가 되도록 트라이어드를 끕니다.
2. 왼쪽 마우스 버튼으로 트라이어드를 클릭하고 상황에 맞는 도구막대에서 추가 아이콘을 클릭합니다.

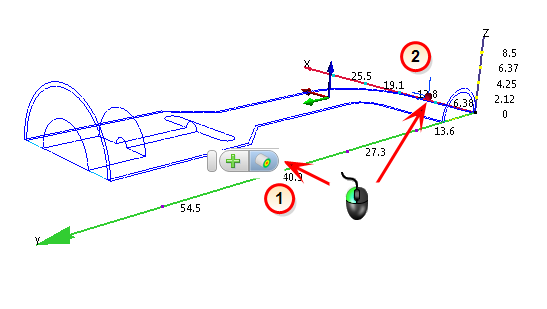

- 방법 2: 형상 표면, 등위면 또는 결과 평면에 점을 작성합니다.
1. 모형을 왼쪽 마우스 버튼으로 클릭하고 표면에 정렬 아이콘을 클릭합니다.
2. 표면의 원하는 위치를 클릭합니다.
이 선택 도구는 음영처리된 표면을 좀 더 우선적으로 선택합니다. 따라서 윤곽 표면에 감시 점을 배치하려면 음영처리된 표면에 너무 가깝게 클릭하지 않도록 주의하십시오.
- 방법 3: 점 대화상자에서 X, Y 및 Z 슬라이더를 사용하여 모형에 점을 배치합니다.
- 방법 4: 점 대화상자에 특정 좌표를 입력합니다.
- 방법 1: 트라이어드 원점에 점을 작성합니다.
- 이름 필드의 점에 이름을 지정합니다.
- 점을 작성하려면 점 대화상자 또는 상황에 맞는 패널에서 추가 아이콘을 클릭합니다.
- 플롯 보기 버튼을 클릭하여 결과를 플로팅합니다.
요약 점을 사용하여 결과 비교
여러 시나리오의 결과를 비교하거나 임계 값과 비교하려면 원하는 점 옆의 요약 열에 있는 확인란을 선택하여 결과 점을 요약 점으로 지정합니다.
- 해당 점이 결정 기준에 요약 부품으로 표시됩니다.
- 각 시나리오의 점 위치에 있는 결과가 출력 막대의 임계 값 테이블에 표시됩니다.
