열 쾌적성 결과 평가

기본적인 수준에서 보면 열 쾌적성은 열 전달 에너지 균형을 계산한 결과입니다. 복사, 대류 및 전도의 열 전달 효과는 점유자에 의해 발생한 열 사이에서 균형을 이룹니다. 상대 습도 및 점유자 의상과 같은 기타 요소도 중요한 역할을 합니다.

점유자로 유입되거나 점유자로부터 나오는 열과 관련된 간단한 열 쾌적성 식은 다음과 같습니다.

열 쾌적성 계산 결과는 점유자가 너무 춥거나(음수 열 쾌적성) 너무 더운지(양수 열 쾌적성)를 평가합니다. 사용 가능한 결과 수량은 평균 복사 온도, 예상 평균 온열감 및 예상 불만족률입니다.

평균 복사 온도(MRT)

평균 복사 온도(MRT)는 점유자의 흡수율과 방사율이 복사 흑체 값과 같을 때 달성되는 온도입니다. 이것은 몸체 주변 모든 객체의 영역 가중치 평균 온도입니다.

결과 평면에서 MRT를 전역 스칼라로 플로팅하고, 등위면을 사용해서 점유자 공간 전체의 온도 분포를 시각화합니다.

PMV는 7점 열 감각 척도로 많은 사람들의 온열감 평균값을 예측하는 인덱스입니다.

PMV를 사용하여 룸 설계가 점유자에게 미치는 영향을 평가합니다. PMV를 표시하는 가장 좋은 방법은 모형의 표면입니다. PMV를 플로팅하려면 모형 밖을 마우스 오른쪽 버튼으로 클릭하고 전역 결과를 선택한 후 메뉴에서 선택합니다.

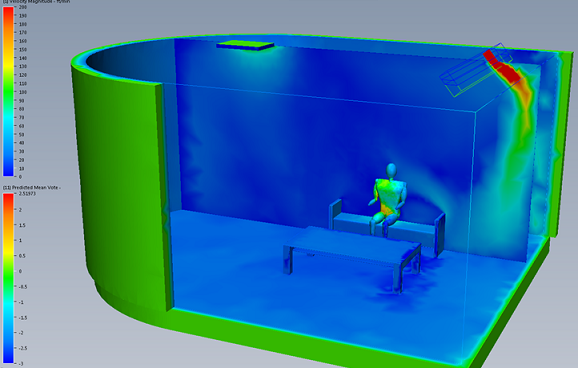

이미지에서 속도는 결과 평면에 플로팅되고 PMV는 표면에 플로팅됩니다.

PMV 값은 사람 점유자가 그렇게 쾌적하지 않다는 것을 나타냅니다. 즉, 왼쪽 팔과 다리가 너무 춥습니다.

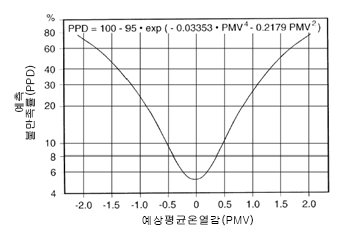

PPD는 PMV에서 결정된 열 조건에 불만족하는 사람의 비율을 정량적으로 예측하는 인덱스입니다. PPD는 PMV 범위 끝에서 가장 높습니다.

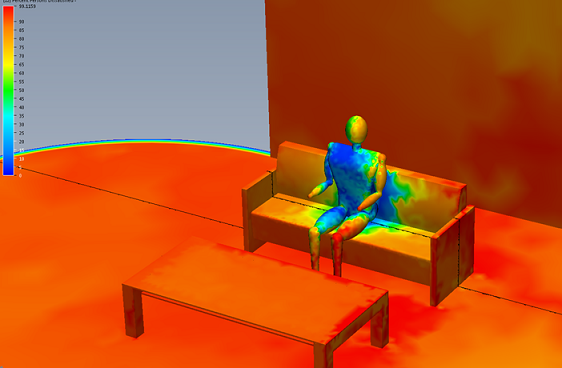

이 그림은 동일한 시나리오의 PPD를 보여 줍니다.

PPD는 왼쪽 팔과 다리에서 가장 높으므로 이 점유자에 대해 PMV가 어떤지 알 수 있습니다.

쾌적 온도는 공기 온도와 평균 복사 온도(MRT) 간의 균형을 이루어 예상 평균 온열감(PMV)이 0이 된 상태입니다. 이것은 최적의 열 쾌적성에 해당합니다.

점유자가 복사 및 대류를 통해 실제 환경과 동일한 양의 열을 교환하는 균일한 온도를 말합니다.

참조

Thermal Comfort, Fanger, P. O, Danish Technical Press, 1970 (Republished by McGraw-Hill, New York, 1973).
