객체가 완전히 규정된 각도 동작에 따라 이동되면 흐름에 반응하지 않습니다. 객체는 규정된 각속도로 지정된 방향으로 회전합니다.
모션 편집기를 열려면
- 모션 빠른 편집 대화상자에서 유형을 각도로 설정하고 유동 구동을 선택해제합니다.
- 모션 편집 줄에서 편집을 클릭합니다.
사용자 규정 각도 동작을 정의하려면
객체가 스윕하는 각도는 사용자 규정 각도 동작의 유일한 특성입니다.
- 변형 방법을 선택합니다.
- 해당 값을 입력합니다.
- 적용을 클릭합니다.
- 확인을 클릭합니다.
각도 변형 방법
상수
해석 전체에서 객체가 회전하는 각속도를 입력합니다. 단위 풀다운 메뉴를 사용하여 초당 라디안 또는 RPM 중에서 선택할 수 있습니다.
진동
이 방법을 사용하면 객체가 지정된 시간에 규정된 각도로 진동합니다.

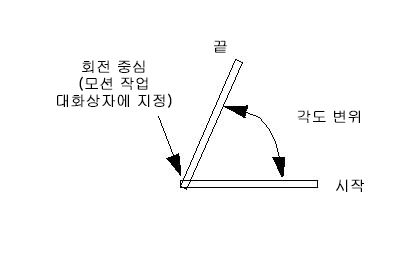

절반 기간은 객체가 각도 변위의 시작 위치에서 끝 위치까지 회전하는 데 걸리는 시간입니다.
각도 변위는 스트로크의 사이각입니다.
테이블
테이블에서 특정 시간의 각도 위치를 지정할 수 있습니다.
각도는 동작 작업 대화상자에 규정된 초기 위치를 기준으로 합니다.
각도 및 시간 데이터를 테이블에 입력합니다.
각도 테이블을 통해 전방향 스윕만 반복하려면 순환 확인란을 선택합니다.
각도 테이블을 통해 전방향 및 역방향 스윕을 반복하려면 왕복 확인란을 선택합니다.
