유동 구동 객체의 동작은 흐름 뿐만 아니라 사용자가 지정한 추진력 및 저항력에 의해서도 영향을 받습니다. 이러한 힘의 원점을 해석 모형에 포함시킬 필요는 없습니다. 이러한 힘은 사용자가 규정한 방식으로 객체에 작용하여 우세한 방향으로 객체를 밀거나 진행을 지연시킵니다.
이 섹션의 여러 위치에서 객체의 방향 벡터가 참조됩니다. 이것은 동작 작업 대화상자에 지정된 방향입니다. 유동 구동 모션의 실제 방향이 해석 전에 알려지지 않는 경우도 있기 때문에 이 방향은 실제로 양의 참조 방향입니다. 추진력 및 저항력의 방향은 이 방향을 기준으로 합니다.
유동 구동 객체는 알려진 속도로 이동을 시작하고 주변 유체(및 적용된 힘)와의 상호 작용을 기반으로 빨라지거나 느려질 수 있습니다.
모션 편집기를 열려면
- 모션 빠른 편집 대화상자에서 유형을 선형으로 설정하고 유동 구동을 선택합니다.
- 모션 편집 줄에서 편집...을 클릭합니다.
유동 구동 선형 모션을 정의하려면
- 초기 속도, 추진력및 저항력의 세 가지 특성을 사용할 수 있지만 모든 항목이 필요한 것은 아닙니다.
- 원하는 각 특성에 대해 변형 방법을 선택하고 해당 값을 입력합니다. 각 특성에 대한 변형 방법은 아래에 설명되어 있습니다.
- 적용을 클릭합니다.
- 확인을 클릭합니다.
변형 방법
초기 속도
계산을 시작할 때 객체가 동작 중인 경우(완전히 멈춘 상태에서 시작하는 경우가 아님) 초기 속도를 지정해야 합니다. 객체는 계산 시작 시 이 속도로 이동하며 유동력이 적절히 반응합니다.
추진력
추진력은 모션 작업 대화상자에 지정된 모션 방향으로 작용할 때 양의 방향이 되는 힘입니다. 음의 추진력은 반대 방향으로 작용합니다.
추진력의 예로는 전자기 및 기타 본체 힘, 해석 형상에서 생략된 객체로 인해 작용하는 힘이 있습니다. 이 힘은 모션 방향(모션 작업 대화상자에 지정)과 같은 방향으로 작용합니다.
추진력을 사용하면 중력이 이동 방향으로 작용할 경우 객체의 중량을 추진력으로 지정하여 객체에 작용하는 중력을 나타낼 수 있습니다.
추진력의 변형 방법은 다음과 같이 설명됩니다.
상수 변형 방법
일정한 힘 값을 입력하여 전체 해석에서 객체에 변하지 않는 힘을 적용합니다.
테이블 변형 방법
추진력이 시간에 따라 달라지는 경우 추진력 및 시간의 테이블 형태로 시간 이력을 입력합니다. 모든 테이블 항목과 마찬가지로, Excel ".csv" 파일에서 값을 가져오거나 이 파일로 값을 저장할 수 있습니다.
저항력
적용된 저항력은 지정된 이동 방향에 반대로 작용하여 진행을 지연시킴으로써 객체 동작에 영향을 줍니다. 양수 저항력은 이동 방향에 반대로 작용하고 음수 저항력은 이동 방향으로 작용합니다.
저향력은 상수 및 테이블 형식 지정 외에도 스프링으로 지정할 수 있습니다. 이것은 가상 스프링으로 형상 모형에는 존재하지 않습니다.
저항력을 사용하면 중력이 이동 방향의 반대 방향으로 작용할 경우 객체의 중량을 저항력으로 지정하여 객체에 작용하는 중력을 나타낼 수 있습니다.
저항력의 변형 방법은 다음과 같이 설명됩니다.
상수
일정한 힘 값을 입력하여 전체 해석에서 객체에 변하지 않는 저항력을 적용합니다.
테이블
저항력이 시간에 따라 달라지는 경우 저항력 및 시간의 테이블 형태로 시간 이력을 입력합니다. 모든 테이블 항목과 마찬가지로, Excel ".csv" 파일에서 값을 가져오거나 이 파일로 값을 저장할 수 있습니다.
스프링
스프링을 지정하려면 네 개의 매개변수가 필요합니다.
- 접속 변위: 스프링에 닿기 전에 이동한 거리
- 압축 변위: 스프링을 완전히 압축하기 전에 이동한 거리(시작점에 상대적임). 이 매개변수는 이동 한계이며 갑작스런 중지로 간주됩니다.
- 결속력: 접속 변위에서 스프링이 가하는 힘의 크기입니다. (이것은 스프링 사전 하중입니다. 없으면 0을 입력합니다.)
- 압축력: 압축 변위에서 스프링이 가하는 힘의 크기입니다.
다시 말하지만 흐름 유도 모션에 대해 지정된 방향 벡터는 양의 참조 방향입니다. 흐름에 따라, 객체의 실제 방향이 달라질 수 있습니다. 그러나 모션 작업 대화상자에 지정된 방향 벡터는 실제로 적용된 힘 및 변위를 나타내는 참조 방향입니다.

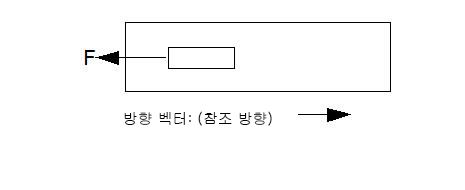

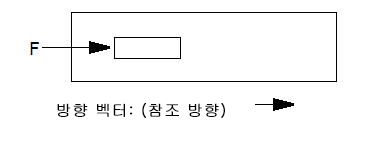

스프링은 일반적으로 저항력이므로 양의 스프링 힘은 객체 참조 방향의 반대 방향으로 작용하고, 음의 스프링 힘은 참조 방향으로 작용합니다.
마찬가지로, 양의 변위는 참조 방향이고, 음수 변위 값은 참조 방향의 반대입니다.
모든 스프링 변위는 모션 작업 대화상자의 초기 위치 슬라이더를 사용하여 정의된 초기 위치를 기준으로 합니다.
다음 다이어그램은 스프링과 관련된 몇 가지 시나리오에 대해 설명합니다.
시간 = 0에서 객체가 스프링에 닿지 않으면 구성은 다음과 같을 수 있습니다.
시간 = 0에서 객체가 스프링에 닿는 경우 접속 변위는 0입니다.

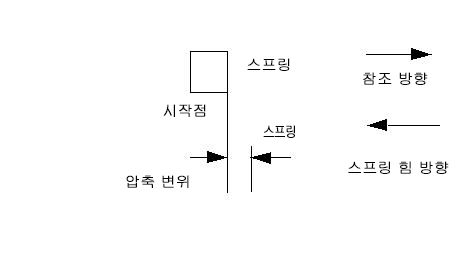

시간 = 0에서 스프링이 객체로 인해 완전히 압축되면 압축 변위는 0이고 접속 변위는 스프링이 더 이상 압축되지 않는 거리가 됩니다.

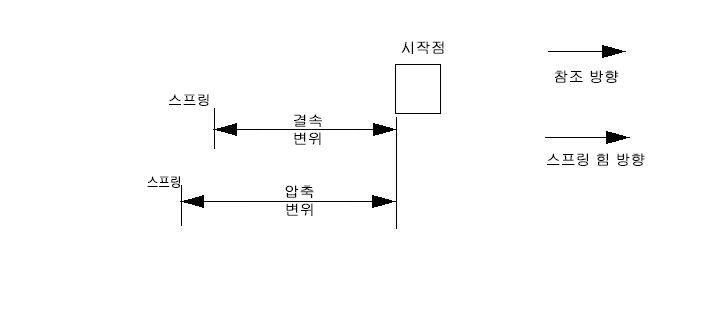

객체가 스프링에 닿기 위해 참조 방향의 반대 방향으로 이동해야 할 경우
변위를 음수 값으로 적용해야 합니다.
이동 부품에는 스프링이 하나만 허용됩니다. 이때문에 동일한 부품에 정방향 및 역방향 스프링을 적용할 수 없습니다.
필수 매개변수 및 스프링 상수 간 관계는 다음과 같이 지정됩니다.
