Autodesk® CFD Viewer를 사용하여 다음을 수행합니다.
- 여러 엔지니어링 작업그룹 간 협업
- Autodesk® CFD 그래픽 결과 제공 및 공유
Autodesk® CFD Viewer는 모형 형상, 결과, 화면표시 속성 및 애니메이션 설정을 포함하는 동적 이미지(".vtfx ")를 읽습니다. 이러한 이미지는 완전히 탐색 가능하므로 정적 이미지와 달리, 직접적인 상호 작용을 통해 결과를 보다 깊이 있게 이해할 수 있습니다.
동적 이미지를 저장하려면 결과 (탭) > 이미지 (패널) > 동적 이미지를 클릭합니다.
주 창

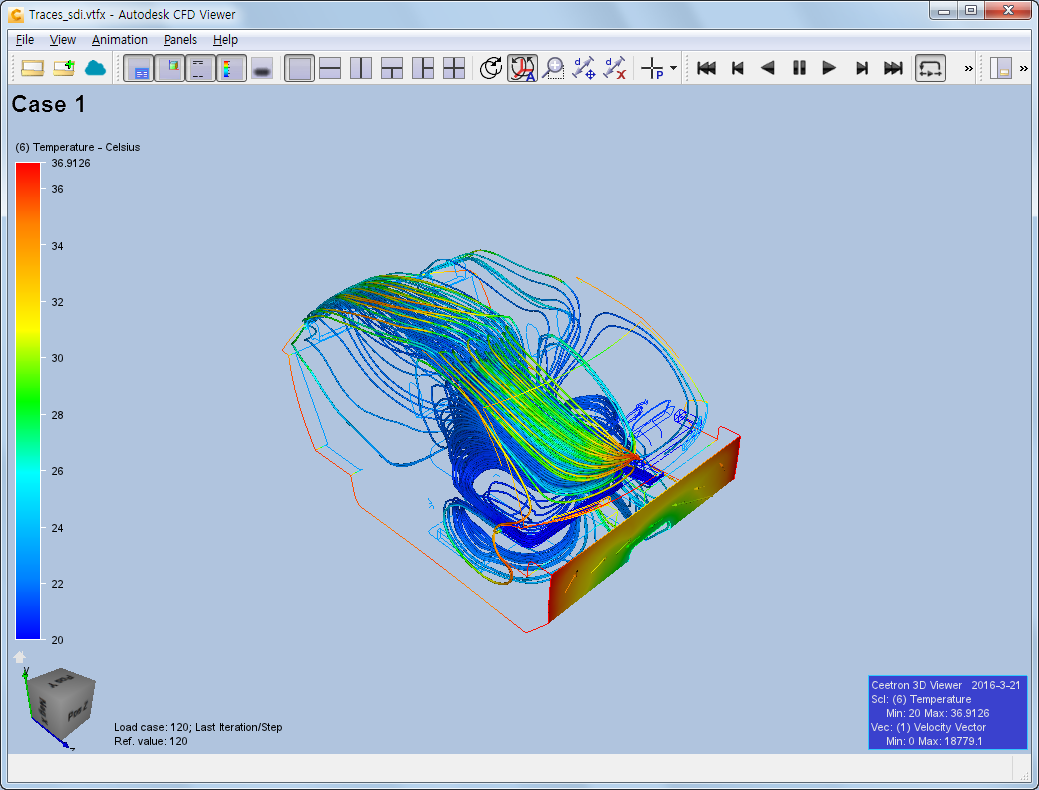

결과 세트가 로드된 상태로 Autodesk® CFD Viewer가 표시됩니다.
도구막대 기능
|
파일 열기 및 파일 추가
|
Autodesk® CFD에서 작성한 동적 이미지(VTF 및 VTFX)를 엽니다. 세션에 동적 이미지 파일을 추가합니다. |
|
정보 상자 켜기/끄기
|
그래픽 창의 오른쪽 하단 구석에서 결과 정보 상자의 표시를 전환합니다. 이렇게 하면 날짜, 활성 스칼라 및 벡터 수량이 표시됩니다. |
|
단계 정보 켜기/끄기
|
시간 단계 및 하중 케이스 정보 표시를 전환합니다. 이 정보는 그래픽 창의 왼쪽 하단 구석에 표시됩니다. |
|
색상 범례 켜기/끄기
|
모든 범례 표시를 전환합니다. |
|
탐색 큐브 켜기/끄기
|
탐색 도구의 표시를 전환합니다.  |
|
그림자 효과 켜기/끄기
|
모형 아래의 그림자 시각 효과 표시를 전환합니다. |
|
고무 밴드 줌
|
영역으로 줌 확대하려면
|
|
뷰포트
|
뷰포트 수 및 해당 초기 배치를 선택합니다. |
|
동기식 탐색
|
모든 뷰포트의 마우스 움직임을 동일하게 만듭니다. 여러 뷰포트에서 설계 및 시나리오를 비교할 때 유용합니다. |
|
자동 회전 점
|
형상을 기반으로 최적의 회전 점을 자동으로 계산하려면 클릭합니다. 회전의 기본 중심은 원점입니다. |
|
선택
|
부품 선택: 부품을 선택하고 부품의 값을 프로브하려면 전환합니다. 요소 선택: 요소를 선택하고 요소의 값을 프로브하려면 전환합니다. 노드 선택: 노드를 선택하고 노드의 값을 프로브하려면 전환합니다. 요소 노드 선택: 요소 노드를 선택하고 값을 프로브하려면 전환합니다. |
|
애니메이션 컨트롤
|
애니메이션 컨트롤 버튼을 사용하여 애니메이션을 일시 중지 및 재생하고, 단계별로 이동하여 개별 단계를 조사할 수 있습니다. 처음부터 반복 및 앞으로 반복/뒤로 반복 버튼으로 애니메이션이 순환하는 방식을 제어합니다. 슬라이더를 사용하여 애니메이션 속도를 제어합니다. |
|
케이스 선택
|
연구 뷰(VTFx) 파일에 포함된 모든 케이스가 이 드롭다운 메뉴에 표시됩니다. 화살표를 사용하여 보려는 케이스를 선택합니다. |
|
케이스 패널
|
케이스 패널에는 각 케이스에 대한 정보가 표시됩니다(Autodesk® CFD의 시나리오). 케이스를 표시하려면 케이스 테이블 리스트의 해당 썸네일을 뷰포트로 끌어서 놓습니다. |
|
선택 패널
|
프로브한 결과가 선택 패널에 표시됩니다. |
|
설정 패널
|
설정 패널에서 부품 및 요소 세트의 가시성 및 도면 모드를 조작할 수 있습니다. 가시성 옵션에는 가시성, 음영처리 및 윤곽이 포함됩니다. |
모형 탐색
| 줌 | Ctrl + LMB |
| 회전 | Ctrl + MMB |
| 초점이동 | Ctrl + RMB |
Microsoft® Office 애드인
CFD 3D Viewer는 Microsoft® PowerPoint 및 Microsoft® Word를와 연결됩니다. 따라서 동적 이미지가 Office 프리젠테이션 및 문서에 포함될 수 있습니다.
PowerPoint

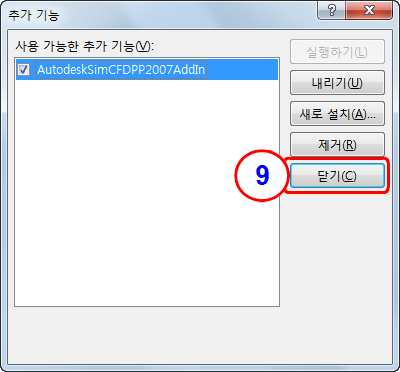

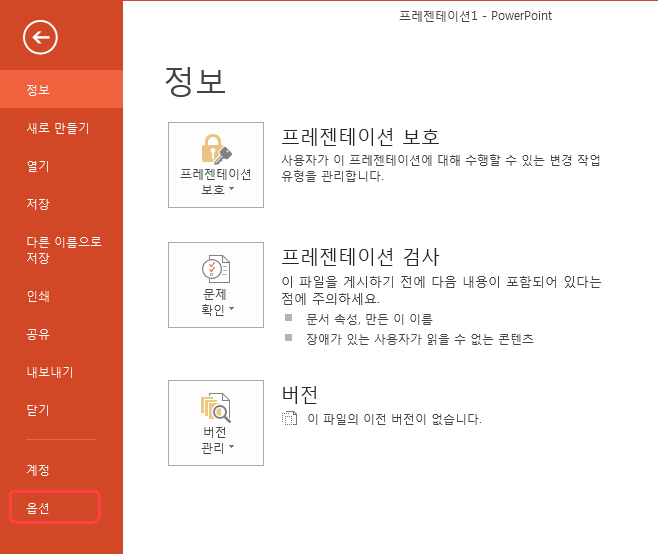

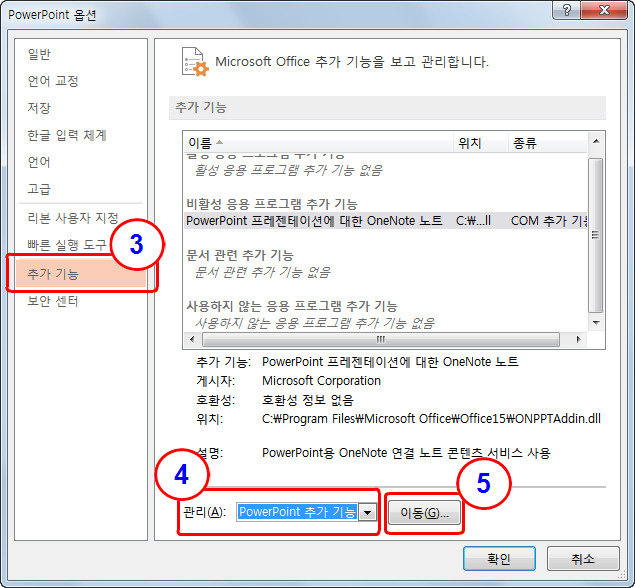

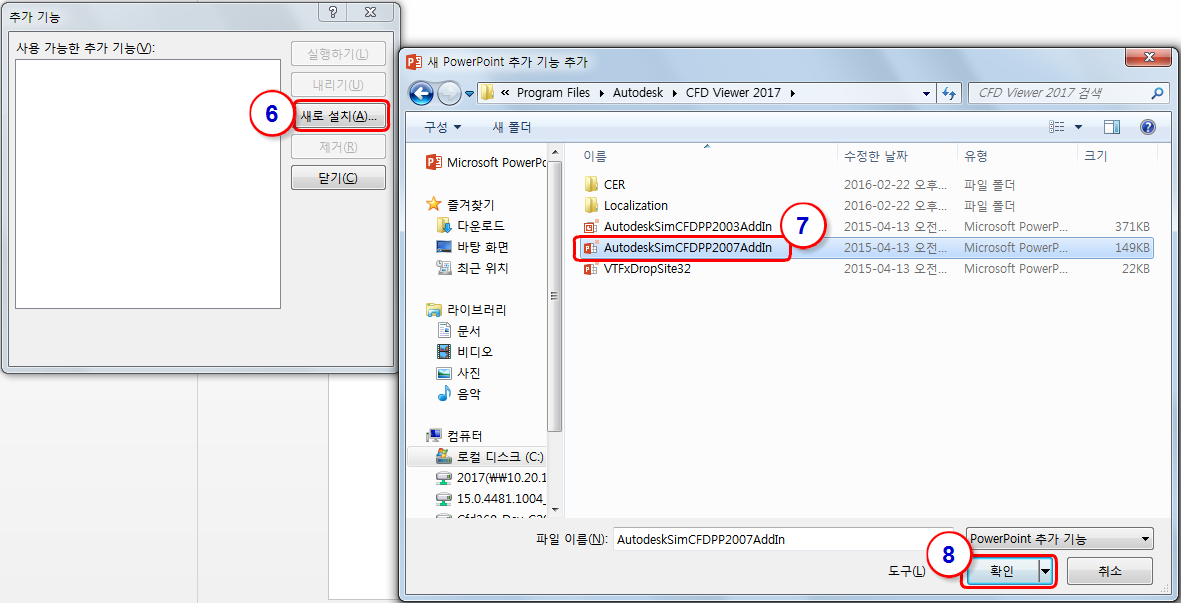

CFD Viewer 애드인을 추가하려면
동적 이미지를 처음 추가하기 전에 CFD Viewer 애드인을 추가합니다.

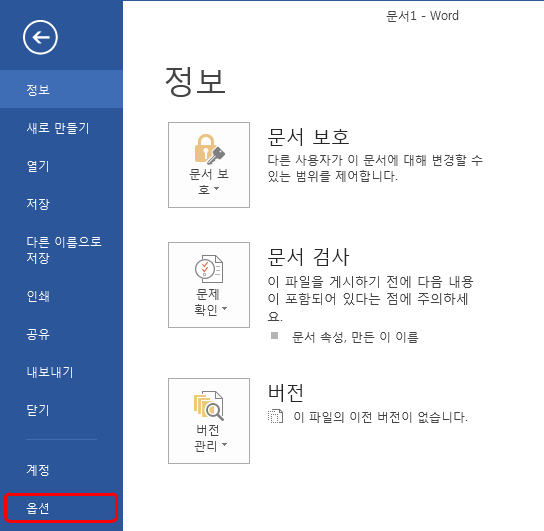

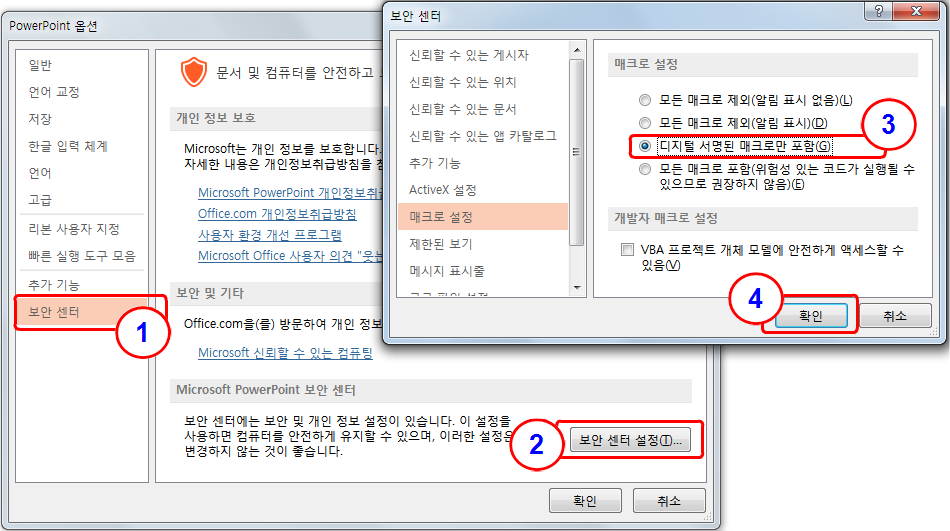

이 버튼이 표시되지 않으면 PowerPoint 보안 설정을 낮춥니다.

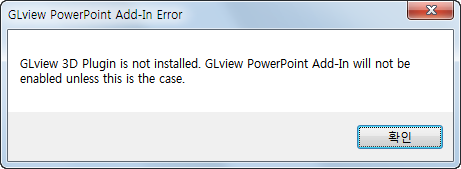

다음 오류가 표시되면 컴퓨터에 필요한 플러그인이 설치되어 있지 않은 것입니다.
무료 플러그인을 다운로드하여 설치하려면 다음 링크를 클릭하십시오. http://ceetron.com/products/end-user-products/glview-3d-plugin 이 링크를 클릭하면 Ceetron® 웹 사이트가 열립니다.

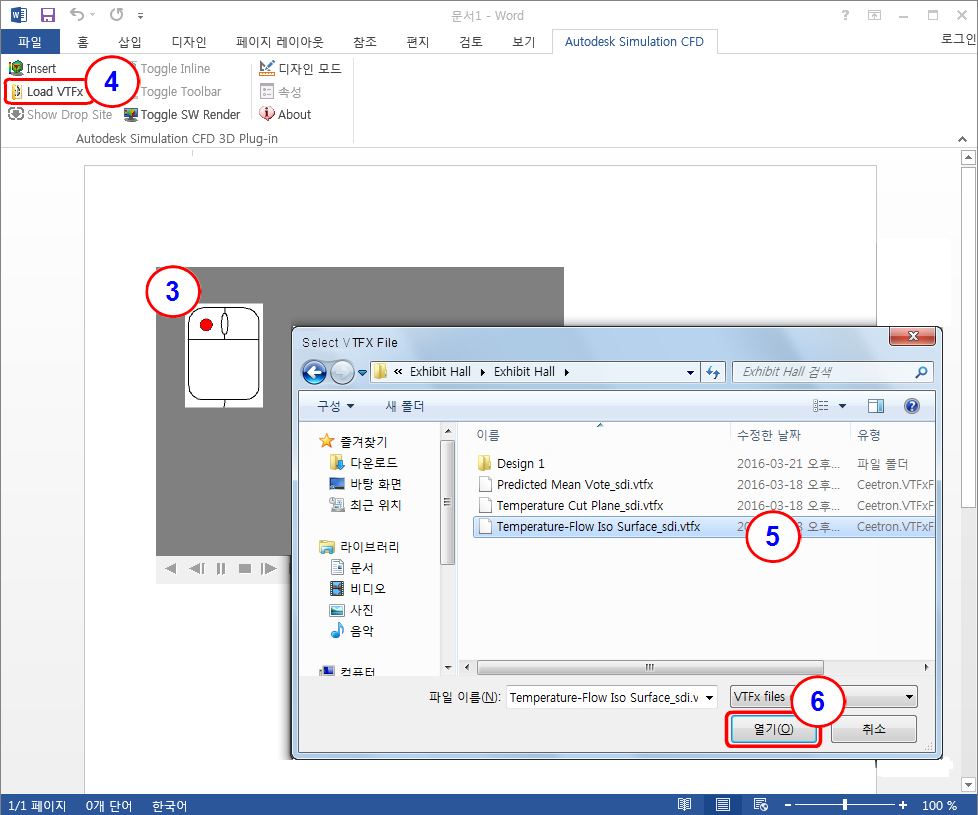

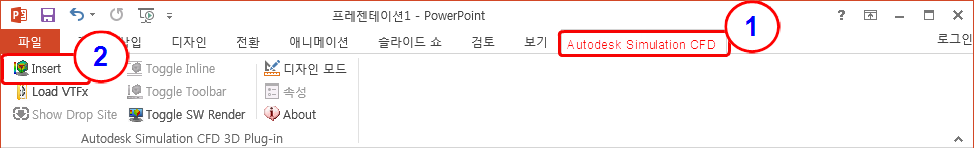

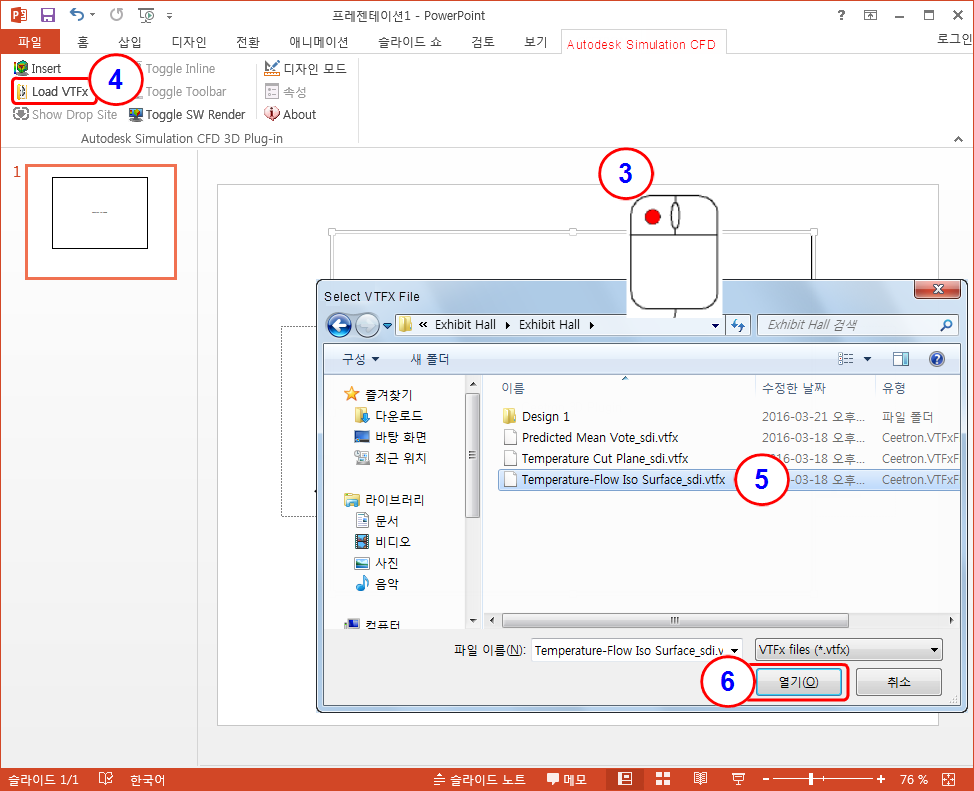

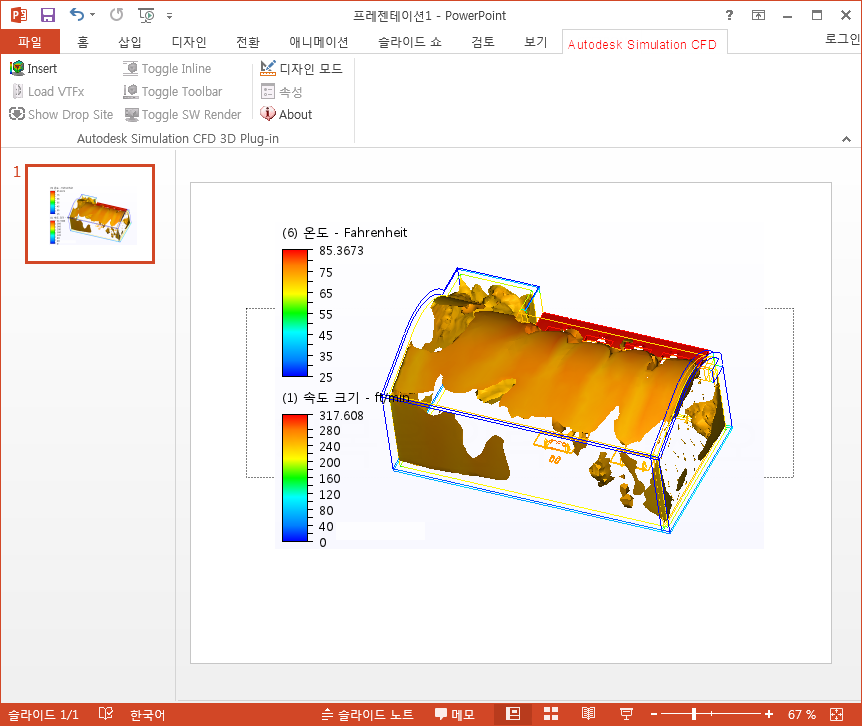

동적 이미지를 추가하려면
Word

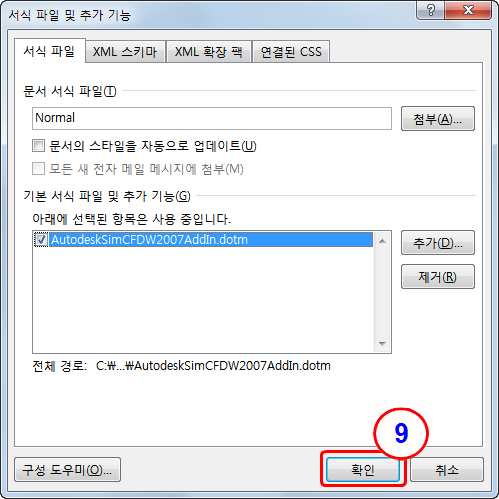

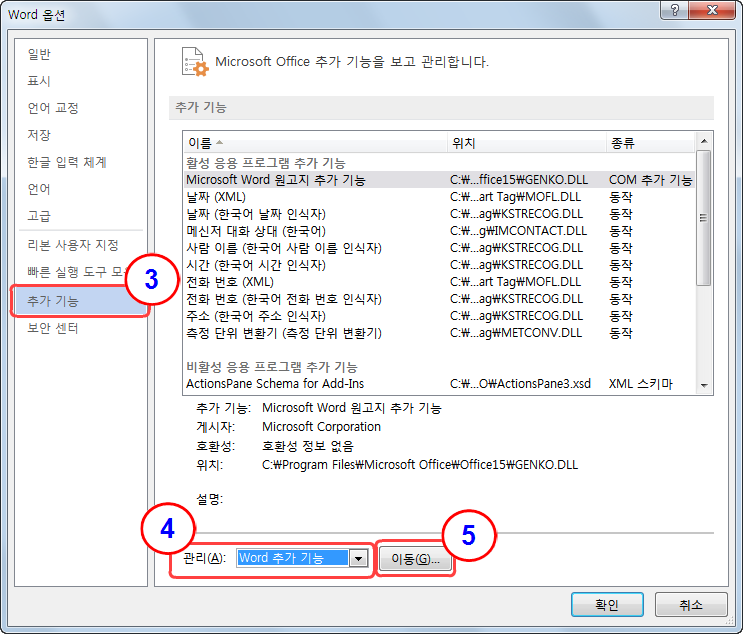

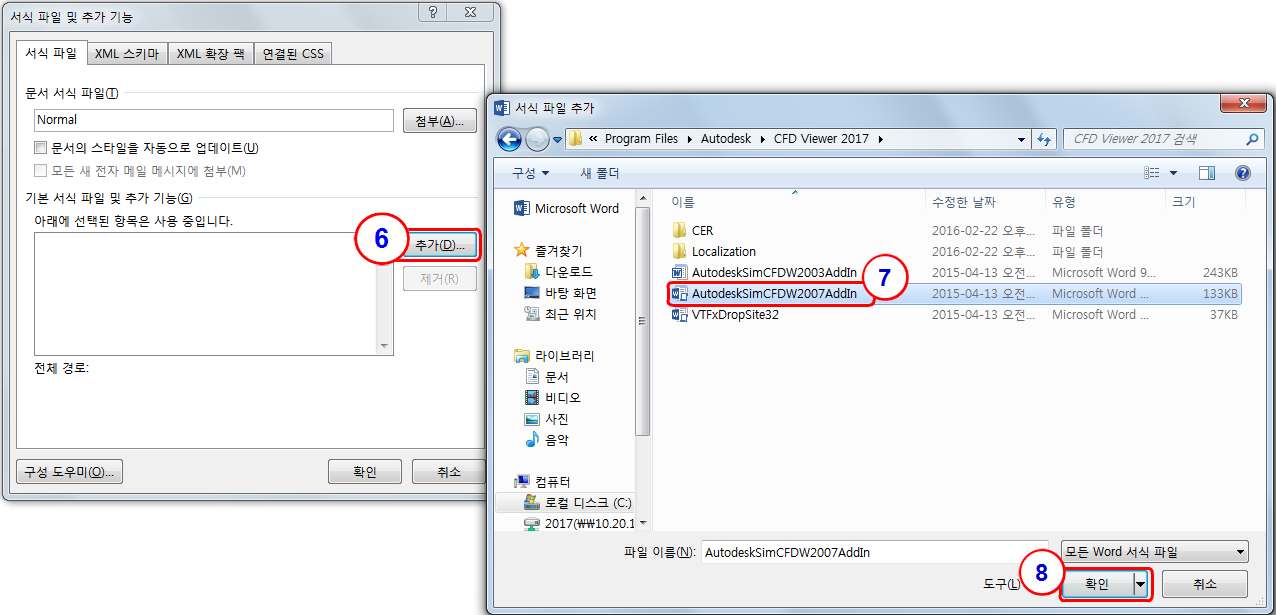

CFD Viewer 애드인을 추가하려면
동적 이미지를 처음 추가하기 전에 CFD Viewer 애드인을 추가합니다.

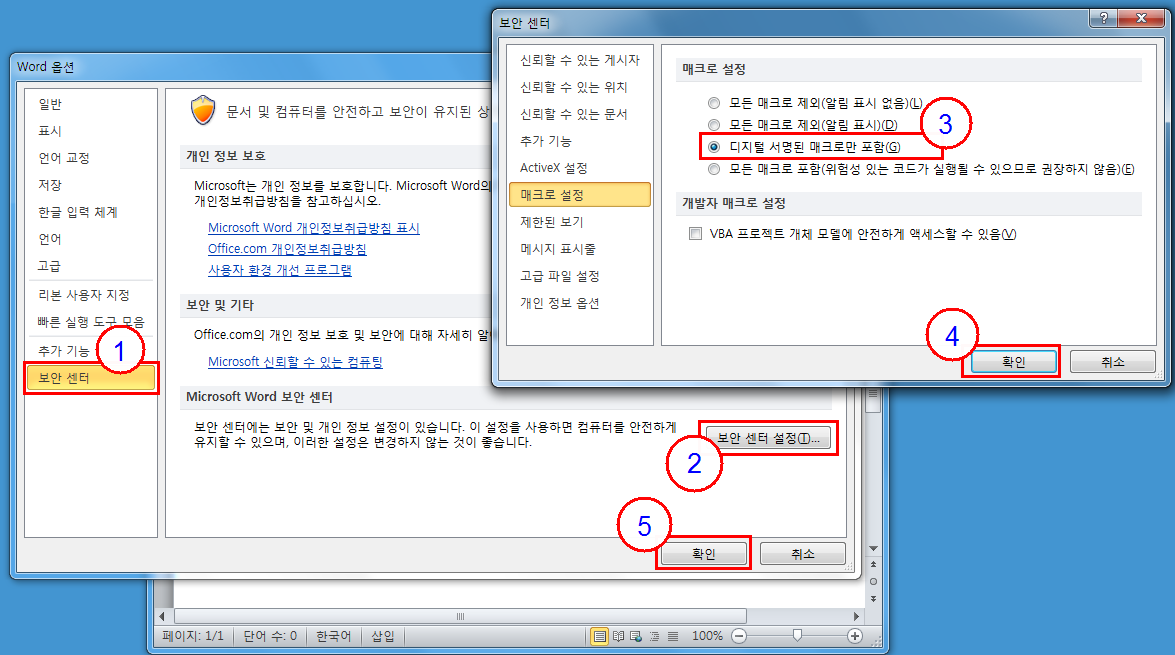

이 버튼이 표시되지 않으면 Word 보안 설정을 낮춥니다.
다음 오류가 표시되면 컴퓨터에 필요한 플러그인이 설치되어 있지 않은 것입니다.
무료 플러그인을 다운로드하여 설치하려면 다음 링크를 클릭하십시오. http://ceetron.com/products/end-user-products/glview-3d-plugin 이 링크를 클릭하면 Ceetron® 웹 사이트가 열립니다.

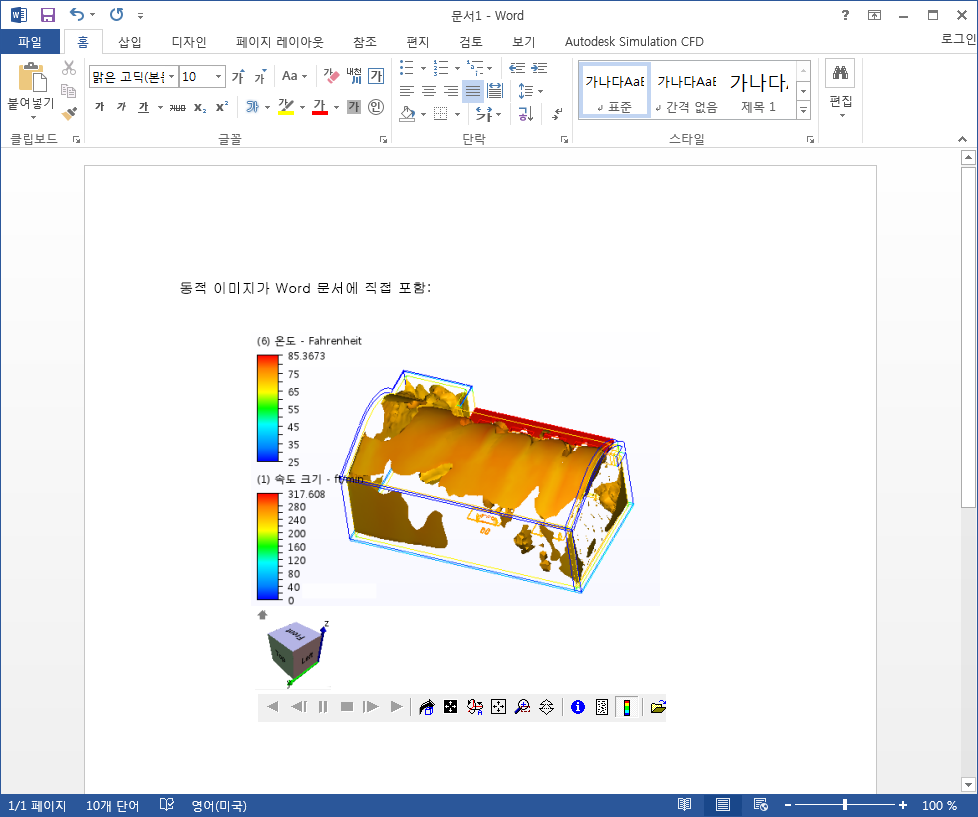

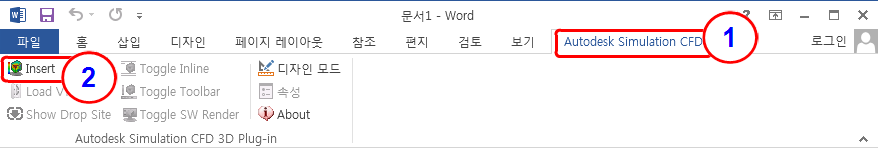

동적 이미지를 추가하려면
