툴팁에는 열 교환기의 결과 성능 데이터가 표시됩니다. 툴팁을 보려면 열 교환기 부품(전역 결과 작업이 활성화된 경우) 또는 설계 연구 막대의 결과 > 재료 분기 위로 마우스를 가져갑니다. 툴팁에는 다음 정보가 포함되어 있습니다.
- 흡수된 열: 열 교환기를 통해 전달되는 열의 양을 시간별로 정규화한 것입니다. 이 정보는 필요한 열 용량을 나타내기도 합니다. AC(에어컨) 장치 및 CRAC 장치의 경우 에너지 사용량으로 해석될 수 있습니다.
- 온도 변경: 열 교환기 입구 및 출구 간 온도 차이(Tout - Tin)
- 압력 강하: 열 교환기 입구 및 출구 간 압력 차이(Pout - Pin)
- 체적 유량: 열 교환기 장치를 통해 전송되는 유체의 체적. 이것은 일반적으로 재료 정의의 일부로 지정된 값입니다.
이 데이터는 요약 파일에서도 사용할 수 있습니다. (결과 탭 > 검토 패널 > 요약 파일)

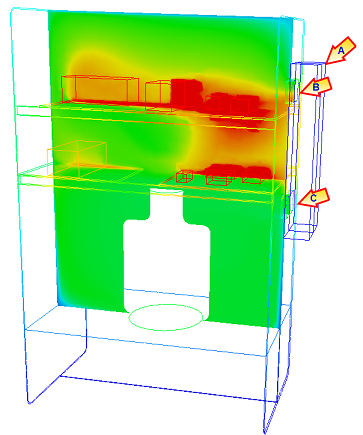

다음은 열 교환기 장치(A)에 결과가 표시되지 않음을 나타냅니다. 시스템에 미치는 효과를 보려면 입구 및 출구 가까이의 온도를 표시합니다.
열 교환기 입구의 공기(B)는 출구 공기(C)보다 분명이 더 따뜻합니다. 온도 강하는 이 열 교환기가 작업 유체에서 열을 제거했음을 나타냅니다.
