내부 자연 대류의 영향을 받는 장치에는 열을 발산하는 내부 구성요소 주위로 공기(또는 기타 유체)가 이동할 수 있는 중공이 있습니다. 구성요소가 가열됨에 따라 장치 내에 있는 공기가 가열되어 부력으로 인해 이동됩니다.
내부 자연 대류가 발생하는 상황의 예로는 장치 안팎으로 흐를 수 있는 환풍구가 있는 전자 장치 및 완벽하게 밀폐된 모듈이 있습니다. 이러한 각 시나리오에는 약간 다른 설정이 필요합니다.
개구부가 있는 장치
|
CAD 모형에서 흐름 체적을 구성하거나 흐름 체적을 완전히 감싸는 캡을 구성합니다. (이렇게 하려면 보이드 채우기 형상 도구를 사용합니다.) |
|
개구부:
- 게이지 압력(P = 0)을 지정합니다.
입구가 알려진 경우:
- 주변 온도를 지정합니다.
입구가 알려지지 않은 경우:
- 상자 외부 면에 온도 또는 필름 계수(대류) 경계 조건을 지정합니다.
장치가 밀봉됨(개구부 없음)
|
장치가 밀봉되었으므로 Autodesk® CFD로 열 때 내부 흐름 체적을 자동으로 작성해야 합니다. 그렇지 않은 경우 CAD 모형에서 누수가 없는지 확인하거나 흐름 체적을 구성합니다. |
|

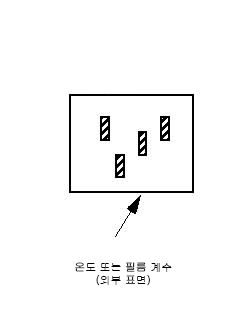

하우징의 외부 표면에 온도 또는 필름 계수(대류)를 지정합니다.
장치가 외부 흐름의 영향을 받는 경우 이전 섹션에서 설명한 대로 주변 공기 도메인을 구성합니다.
