시뮬레이션이 완료되어 이제 결과를 공유할 수 있습니다. 이전에는 필요한 정보를 나타낼 수 있는 형식으로 컴파일하는 데 상당한 시간과 노력이 들었습니다. 이제는 보고서 생성기를 사용하여 결과를 전달하는 방법을 사용자화하고 신속하게 처리할 수 있습니다. 시뮬레이션 보고서 대화상자의 해당 설정 및 입력 필드를 채우고 생성을 클릭하여 정보를 Microsoft Word 문서로 출력합니다. 또는 문서 작성을 지연하려는 경우 저장 및 닫기를 사용하여 이후에 사용할 수 있도록 설정을 저장합니다. 모든 값을 기본값으로 되돌리려면 재설정을 클릭합니다.
일반
일반 탭에서 정보를 입력 및 수정하여 보고서 커버 페이지를 작성합니다. 일부 항목은 기본적으로 채워져 있지만 모든 필드를 편집할 수 있습니다. 제목 및 부제목 이외에 입력한 정보는 CFD 세션 간에 유지됩니다.
목차
시뮬레이션
보고서에 포함할 설계 및 시나리오를 선택합니다.
예
이 예에서는 일련의 밸브 설계 시뮬레이션을 설명하는 보고서를 사용자화하고 생성합니다.

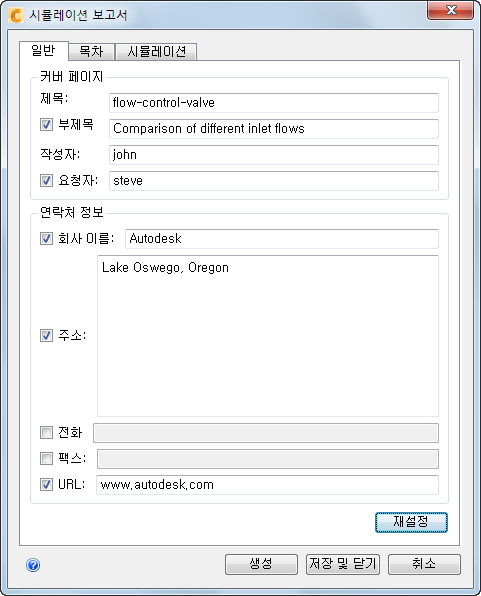

1단계:
일반 탭에서 여러 필드를 활성화한 다음 정보를 입력하여 커버 페이지를 사용자화합니다.

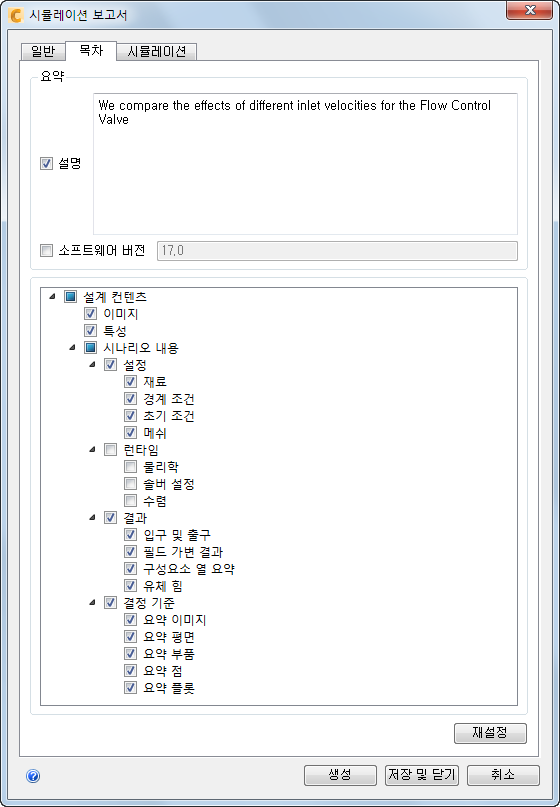

2단계:
요청자 Steve가 설정 및 결과에만 관심이 있으므로 내용 탭에서 설명을 추가하고 런타임 컨텐츠를 제외합니다.

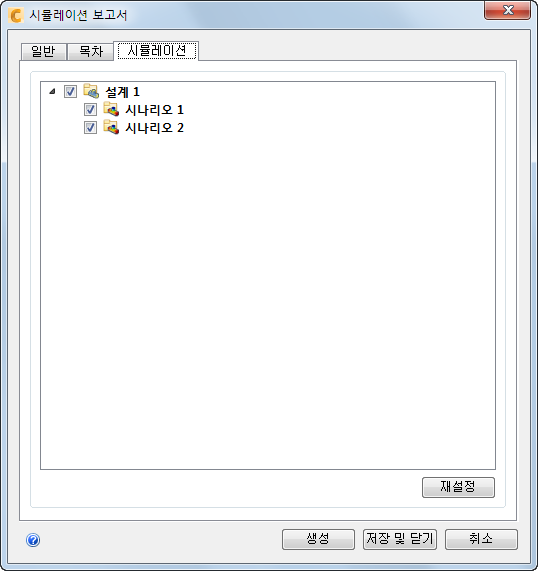

3단계:
Steve가 각 시뮬레이션 결과를 비교하려고 하므로 시뮬레이션 탭에서 두 시나리오를 선택된 상태로 둡니다.

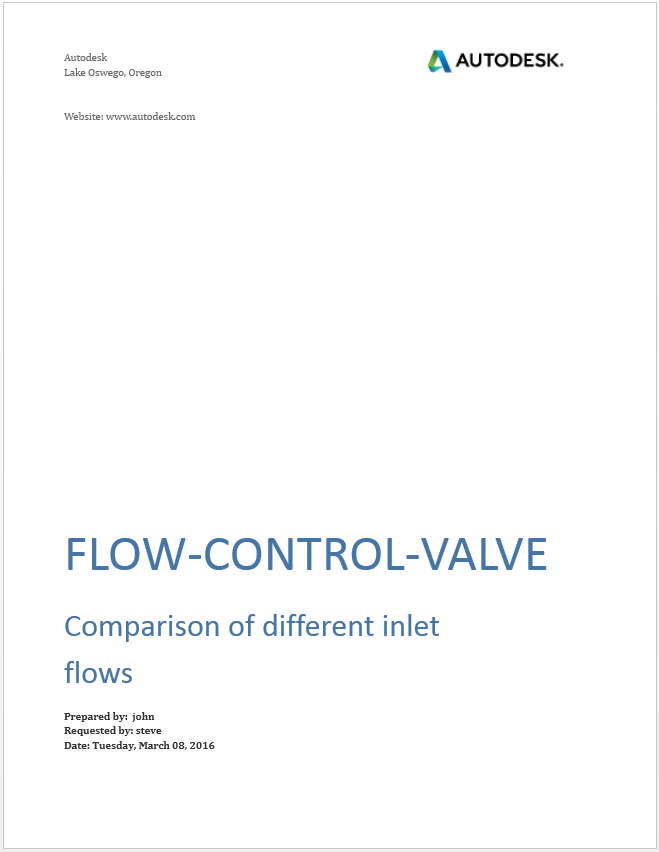

4단계:
보고서를 적절하게 사용자화한 상태에서 생성을 클릭하여 보고서를 게시합니다. 다음은 이 예의 커버 페이지입니다.
