다음 절차를 수행하여 적은 수의 설계에 대한 형상 변경 사항을 수동으로 구현할 수 있습니다. CAD 모형 인스턴스를 사용하여 일련의 변경을 자동화하려면 설계 연구 빌더를 사용합니다.

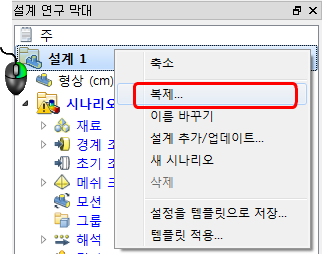

- Autodesk® CFD의 설계 연구 막대에서 설계를 마우스 오른쪽 버튼으로 클릭하고 복제를 클릭합니다.

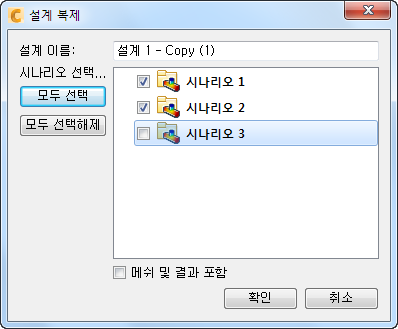

설계 복제 대화상자에서 새 설계에 고유한 이름을 지정합니다. 복제된 설계에 포함할 시나리오를 선택하고 형상 및 설정 외에 메쉬 및 결과도 복제할지 지정합니다(메쉬 및 결과 포함 확인란 사용).
- CAD 도구에서 필요에 따라 형상을 수정하고 Autodesk® CFD를 시작합니다.

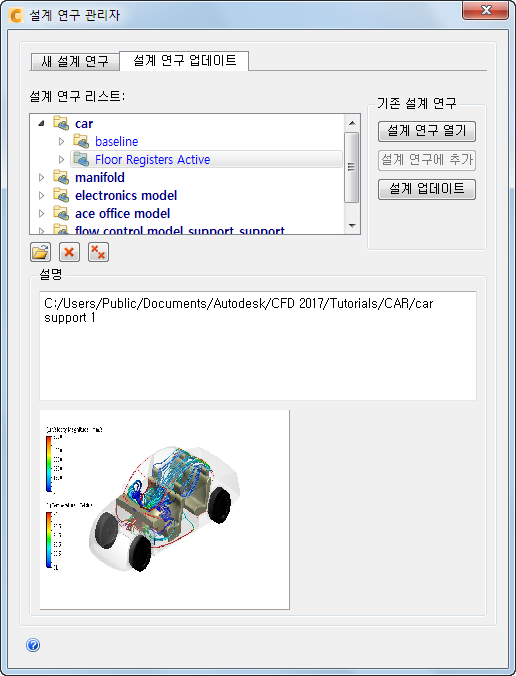

- 설계 연구 관리자에서 설계 연구 업데이트 탭 탭을 클릭합니다.
- 리스트에서 새 설계를 선택합니다.
- 설계 업데이트를 클릭합니다.
다음은 이 절차를 수행한 결과입니다.
- 수정된 형상을 포함하는 새 설계가 작성됩니다.
- 새 설계에 원래 설계의 모든 시나리오가 포함됩니다.
- 각 시나리오의 설정이 새 형상으로 전송됩니다.
- 복제되기 전에 실행된 새 설계의 시나리오는 결과가 모형과 일치하지 않음을 나타내는 경고 아이콘과 함께 표시됩니다.
기존 설계의 형상을 변경하려면 2~5단계를 수행합니다.
주: 설계를 다른 종류의 형상으로 업데이트할 수 없습니다. 예를 들면 Parasolid 기반 모형을 Acis 기반 모형으로 업데이트할 수 없습니다.
