Kontrola wizualna to narzędzie ułatwiające zapewnienie spójności danych w projekcie przez identyfikację na rysunkach obiektów niebędących obiektami AEC, takich jak obiekty programu AutoCAD
i rozbite obiekty AEC.
Podczas kontroli wizualnej wszystkie obiekty AEC na rysunku są tymczasowo usuwane z ekranu, a widoczne pozostają tylko obiekty niebędące obiektami AEC. Użytkownik może dokładnie przyjrzeć się pozostałym obiektom i zdecydować, czy należy je zastąpić obiektami AEC.
Aby zapewnić lepszą czytelność rysunku poddawanego kontroli, narzędzie kontroli wizualnej usuwa z ekranu również teksty wielowierszowe, linie odniesienia i wymiary. Teksty atrybutów są jednak nadal widoczne. Po zakończeniu kontroli wizualnej wszystkie obiekty są ponownie wyświetlane.

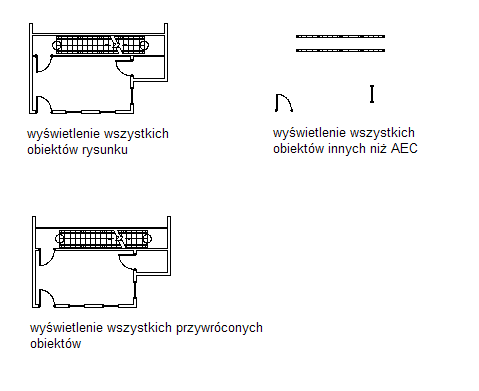

Na poniższej ilustracji balustrada, drzwi i otwór z ramą to rozbite obiekty AEC.
Kontrola wizualna rysunku zawierającego obiekty będące i niebędące obiektami AEC
