Obiekt elewacji 2D lub 3D składa się z wielu komponentów wyświetlania, które mogą być określane przez materiały. Przypisując materiały do obiektu, przypisywany jest jeden materiał do każdego komponentu wyświetlania obiektu. Na przykład można przypisać materiał drewniany do ramy okiennej a szkło do komponent szyby do szyby okiennej.

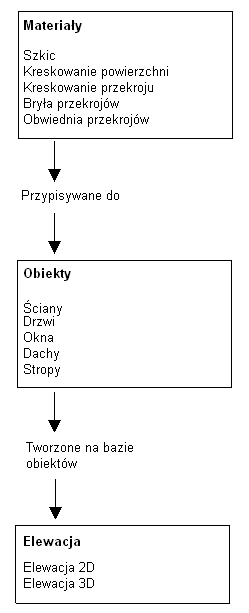

Podczas tworzenia obiektu elewacji 2D lub 3D z obiektów budynku przypisania materiałów obiektów źródłowych są stosowane do elewacji. Materiał nie jest przypisywany bezpośrednio do elewacji 2D/3D. Elewacja pobiera przypisania materiałów z obiektów. Na przykład jeśli tworzona jest elewacja ściany z oknem, kreskowania powierzchni zdefiniowane w szybie, drewnie i cegłach ściany oraz okna wyświetlane są w obiekcie elewacji.
Jeśli nie chcesz użyć właściwości wyświetlania materiału ale w zamian obiektu elewacji 2D lub 3D lub stylu elewacji 2D, można dezaktywować przypisania materiałów we właściwościach wyświetlania elewacji lub stylu elewacji.
Definicje materiałów składają się z komponentów wyświetlania odpowiadającym typom komponentów obiektów. Na przykład komponent materiału o nazwie Szkic jest stosowany do wszystkich szkiców obiektów w widoku w planie. Komponent kreskowania powierzchni materiału został użyty do zakreskowania wszystkich powierzchni obiektu w widokach i elewacjach modelu 3D.
Aby zapoznać się z pełną listą komponentów materiałów wraz z opisami, patrz sekcja „Komponenty materiałów i właściwości wyświetlania”.
W poniższej tabeli przedstawiono komponenty elewacji oraz informacje o komponentach materiałów, które je wyznaczają.
| Komponent elewacji 2D | Komponent materiału |
|---|---|
| Szkic kreskowania powierzchni | Kreskowanie powierzchni |
| Ukryte linie | Brak materiału |
| Wymazano | Brak materiału |
| Podpodział 1-10 | Szkic przekroju/elewacji 2D lub Bryła 3D. |
