Multiblok to obiekt programu AutoCAD Architecture, który może mieć różne reprezentacje w zależności od kierunku obserwacji. Multibloki można tworzyć z bloków programu AutoCAD przedstawiających różne widoki niestandardowego obiektu tworzonego przez użytkownika.
Opis multibloków
Multibloki w programie AutoCAD Architecture mogą reprezentować obiekty różnych typów. Zwykle używane są do przedstawiania następujących elementów:
- mebli i armatury, np. stołów i zlewozmywaków;
- komponentów opisowych, takich jak chmurki wersji i symbole odporności ogniowej;
- etykiet zestawieniowych, takich jak numery drzwi.

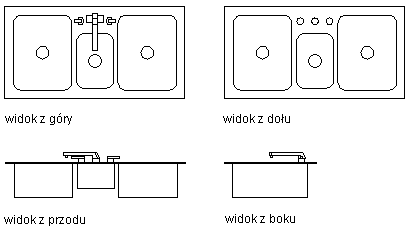

Multibloki mogą być wyświetlane w różny sposób w zależności od kierunku obserwacji i reprezentacji wyświetlania. Na przykład widok z góry bloku reprezentującego zlewozmywak może przedstawiać górną powierzchnię zlewozmywaka; widok z dołu może przedstawiać zlewozmywak widziany od spodu; analogicznie istnieć mogą reprezentację widoku z lewej, z prawej, z przodu i z tyłu. Ponadto można zdefiniować różne grupy wyświetlania dla poszczególnych reprezentacji wyświetlania, można zatem zdefiniować osobny zestaw widoków dla rzutu, a osobny dla widoku lustrzanego.
Multibloków można używać do wycinania fragmentów ścian, połaci i ścian kurtynowych. W tym celu tworzy się blok widoku reprezentujący obiekt przycinający. Blok stanowi obiekt, który zostanie odjęty od obiektów, z którymi przenika się multiblok. Można na przykład utworzyć multiblok reprezentujący świetlik i wskazać blok, który będzie odejmowany od połaci.
Predefiniowane multibloki
Foldery bibliotek programu AutoCAD Architecture zawierają predefiniowane multibloki przeznaczone do różnych zastosowań, takie jak meble, urządzenia elektryczne, symbole opisowe, etykiety zestawieniowe i inne użyteczne elementy. Dostęp do tych multibloków uzyskuje się za pośrednictwem DesignCenter™.
