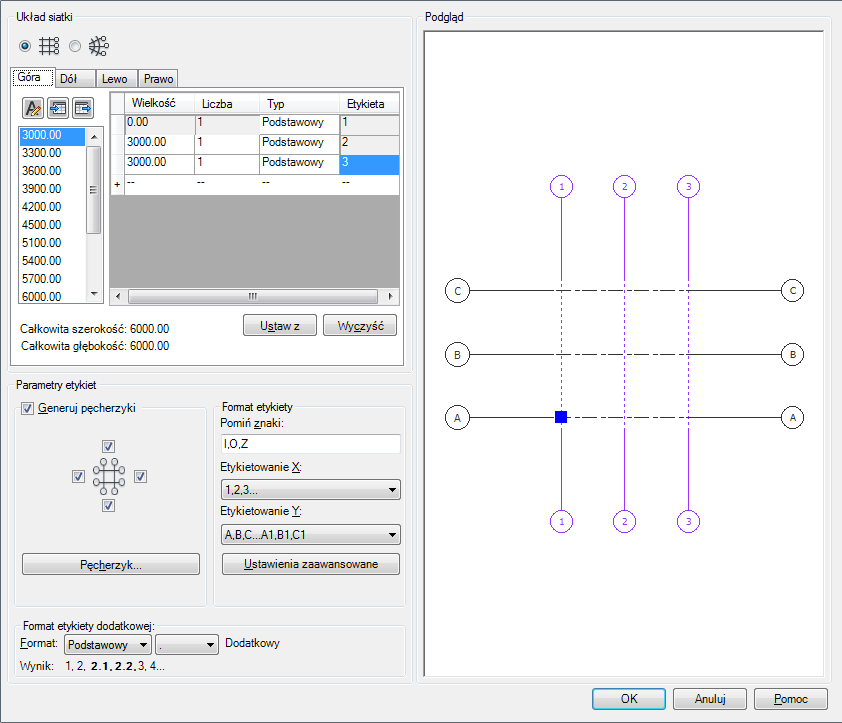

Dokonaj edycji rozszerzonych niestandardowych siatek słupów w oknie dialogowym Siatka słupów.
- Wybierz rozszerzoną niestandardową siatkę słupów.
- Na wstążce kliknij: kartę kontekstową Siatka słupów
panel Siatka niestandardowa Edytuj siatkę.
Ponieważ to samo okno dialogowe służy do tworzenia i edycji rozszerzonej niestandardowej siatki słupów, większość opcji edycji jest taka sama, jak opcje tworzenia.
Uwaga:
W przypadku edycji rozszerzonej niestandardowej siatki słupów w oknie dialogowym Siatka słupów opcja Układ siatki jest nieaktywna.
Edycja etykiet istniejących rozszerzonych niestandardowych siatek słupów przy użyciu okna dialogowego Siatka słupów
- Edycję etykiet istniejącej rozszerzonej niestandardowej siatki słupów i zmianę parametrów automatycznego etykietowania (podstawowego i drugorzędnego) można przeprowadzić ręcznie. Podczas edycji ręcznie edytowanej rozszerzonej niestandardowej siatki w oknie dialogowym Siatka słupów następujące właściwości są zachowywane:
- Włączany jest niestandardowy format etykiety, a wyłączana automatyczna opcja Format etykiety.
- Wszystkie rozpoznane dodatkowe formaty etykiet są klasyfikowane jako drugorzędne.
- Układ siatki można dodawać, usuwać i zmieniać przy użyciu tabeli danych wejściowych.
- Wartości ręcznie edytowanych etykiet są wyświetlane w podglądzie.
- Etykiety i wartości etykiet dla kolejno dodawanych linii siatki podstawowej są generowane zgodnie z ustawieniami formatu etykiety w oknie dialogowym Siatka słupów.
- Aby zdefiniować inną etykietę, kliknij opcję Etykieta i wybierz inny multiblok jako definicję etykiety.
- W sekcji Parametry etykiet opcja Etykiety ogólne zostanie wyłączona, a włączona zostanie niestandardowa konfiguracja wyświetlania etykiety.
- Układ siatki można dodawać, usuwać i zmieniać przy użyciu tabeli danych wejściowych.
- Jeśli kolejne linie siatki zostaną dodane, etykiety zostaną wygenerowane zgodnie z formatowaniem ogólnej etykiety.
