Poniższa procedura służy do tworzenia siatki sufitu podwieszonego wewnątrz zamkniętej polilinii lub pomieszczenia. Jeśli siatka sufitu podwieszonego znajduje się wewnątrz pomieszczenia, to jest tworzona na wysokości stropu pomieszczenia.
- Otwórz paletę narzędzi zawierającą żądaną siatkę sufitu podwieszonego i wybierz narzędzie.
(W razie potrzeby przewiń ekran do żądanego narzędzia).
- Na palecie właściwości rozwiń pozycję Podstawowe, a następnie Ogólne.
- Kliknij ustawienia dla Obwiednia.
- Kliknij Wybierz obiekt, a następnie wybierz istniejące pomieszczenie lub polilinię w rysunku.
- Określ punkt wstawienia w rysunku. Uwaga: Punkt wstawienia siatki sufitu podwieszonego jest dolnym lewym narożnikiem siatki, jeśli kąt obrotu jest ustawiony na 0 stopni.
- Określ całkowity rozmiar siatki przez przeciągnięcie kursorem do żądanego rozmiaru i pojedyncze kliknięcie.
Przeciągnij kursor wzdłuż osi X, aby określić liczbę modułów wzdłuż kierunku X, a następnie wzdłuż kierunku Y, aby określić liczbę modułów wzdłuż kierunku Y.
- Określ kąt obrotu siatki i naciśnij klawisz ENTER.
Siatka jest wyświetlana tylko wewnątrz pomieszczenia lub zamkniętej polilinii.

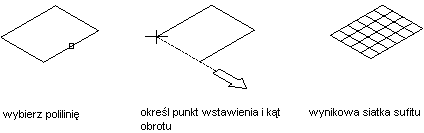

Tworzenie siatki sufitu podwieszonego z polilinii
Uwaga: W kilku szablonach obiekty siatki sufitu podwieszonego są wyłączane w niektórych widokach. W większości widoków są wyświetlane, jeśli jednak nie można zobaczyć siatki w widoku z góry, należy przełączyć widok do widoku modelu, by upewnić się, że siatka się w nim znajduje.
