Funkcja Szkic odręczny służy do tworzenia dowolnych szkiców na podstawie obiektów w rysunku. Szkic odręczny może posłużyć do zaznaczania niejasności w projekcie roboczym lub do uzyskania bardziej estetycznej postaci rysunku. Można również wygenerować szkic odręczny fragmentu rysunku i zaznaczyć, że fragment ten jest jeszcze w fazie projektowania.
Szkic odręczny można utworzyć na podstawie całego rysunku lub jego części. W szkicu odręcznym mogą być uwzględniane zarówno obiekty programu AutoCAD
, jak i obiekty AEC.
Wygląd obiektów w szkicu odręcznym
Podczas generowania szkicu odręcznego wzdłuż wybranych obiektów generowane są losowe segmenty nierównych linii. Nierówne linie „udają” pociągnięcia ołówka w tradycyjnym szkicu. Na przecięciach segmenty linii są przedłużane.
Generowanie szkicu odręcznego
Formaty linii w szkicach odręcznych

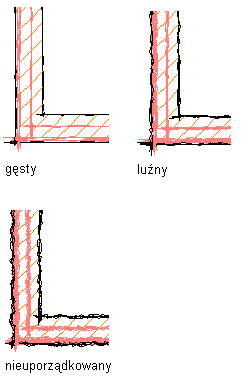

Generując szkic odręczny, można wybrać jeden z trzech formatów linii; wygląd szkicu zależy od wybranego formatu:
- Format gęsty: Powoduje jednokrotne obrysowanie wybranej geometrii w celu utworzenia szkicu o większej dokładności.
- Format luźny: Powoduje dwukrotne obrysowanie wybranej geometrii. (To jest ustawienie domyślne.)
- Format nieuporządkowany: Powoduje trzykrotne obrysowanie wybranej geometrii.
Opcje formatu linii
Każde obrysowanie geometrii nadaje szkicowi bardziej „artystyczny” charakter.
Zarządzanie szkicami odręcznymi
Podczas tworzenia szkicu odręcznego utworzona geometria jest umieszczana w nazwanym bloku i wstawiana do przestrzeni modelu nad oryginalnymi obiektami. Oznacza to, że oryginalny rysunek i szkic odręczny można przemieszczać niezależnie od siebie. Szkic odręczny można także edytować — tak samo, jak wszystkie odwołania do bloków. Poszczególne segmenty szkicu zachowują warstwę i kolor obiektów, na podstawie których zostały wygenerowane.
W zależności od wybranego formatu linii szkicu odręcznego dla każdego wybranego obiektu generowane są maksymalnie trzy złożone polilinie. Może to spowodować znaczny wzrost objętości rysunku. Aby objętość rysunku była jak najmniejsza, należy wycinać i wklejać szkice do nowych rysunków.
Podczas pracy z rysunkami trójwymiarowymi (3D) lub ze skomplikowanymi modelami należy najpierw utworzyć projekcję z ukryciem linii niewidocznych, przekrój dwuwymiarowy (2D) lub elewację 2D. Generowanie szkicu odręcznego na podstawie tych obiektów 2D pozwoli zaoszczędzić dużo czasu i ograniczyć objętość szkicu, chyba że oryginalny rysunek jest bardzo prosty.
W przypadku pracy z odnośnikami zewnętrznymi można kliknąć szkic odręczny i edytować go tak samo, jak dowolny inny blok.
Szkic odręczny i zamierzona skala wydruku
Można określić zamierzoną skalę wydruku, która ma wpływ na rozmiar segmentów szkicu i ich przedłużeń. Wybranie większej skali spowoduje wydłużenie segmentów szkicu i ich przedłużeń na ostatecznej wersji szkicu.
Określanie skali wydruku
