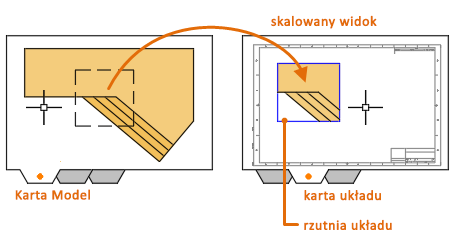

Rzutnie układu to obiekty, w których wyświetlane są widoki obszaru modelu. Są one tworzone, skalowane i umieszczane w obszarze papieru w układzie. Po utworzeniu rzutni można zmienić ich rozmiar, właściwości oraz skalę, a także przenieść je w razie potrzeby.
W każdym układzie można tworzyć dowolną liczbę rzutni układu. Każda rzutnia układu przypomina działający w obwodzie zamkniętym monitor telewizyjny, na którym wyświetlany jest widok modelu w skali i orientacji określonych przez użytkownika.
Tworzenie rzutni układów
Tworząc nową rzutnię układu przy użyciu polecenia WWIDOK, można określić widok, który ma zostać w niej wyświetlony, korzystając z jednej z kilku metod:
- Klikając przeciwległe narożniki prostokątnego obszaru — zakres obszaru modelu zostanie wtedy wyświetlony automatycznie.
- Określając opcję użycia wcześniej zapisanego widoku obszaru modelu do wyświetlenia.
- Określając opcję, pozwalającą tymczasowo przejść do obszaru modelu, aby zdefiniować prostokątny obszar do wyświetlenia.
Modyfikowanie rzutni układu
Po utworzeniu rzutni układu można zgodnie z potrzebami zmienić jej rozmiar, właściwości oraz skalę, a także ją przenieść.
- Aby kontrolować wszystkie właściwości rzutni układu, użyj palety Właściwości.

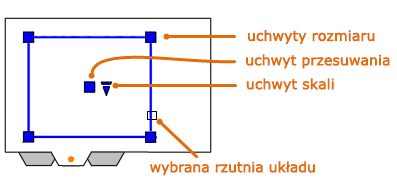

- Dla większości typowych zmian wybierz rzutnię układu i użyj uchwytów.
Zablokowane rzutnie układu
Aby zapobiec przypadkowemu panoramowaniu i powiększaniu, każda rzutnia układu zawiera właściwość Wyświetlanie zablokowane, którą można włączyć lub wyłączyć. Dostęp do właściwości można uzyskać na palecie właściwości, klikając przy wybranej rzutni układu prawym przyciskiem myszy menu i naciskając przycisk na karcie Rzutnie układu na wstążce oraz przycisk na pasku stanu, jeśli wybrana jest co najmniej jedna rzutnia układu.
