Aby naciskać lub ciągnąć obszary lub obiekty obramowane

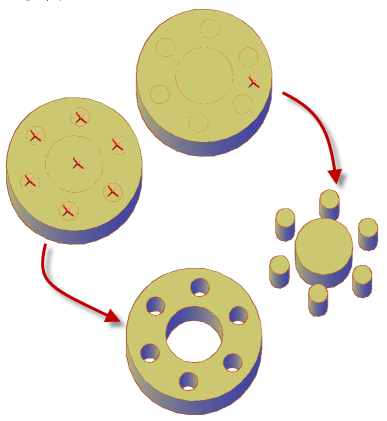

Jak utworzyć otwory i obiekty przez naciskanie i ciągnięcie.

Aby uzyskać najlepsze wyniki, przed wykonaniem operacji naciskania lub wyciągania należy ustawić widok izometryczny rysunku.

Umieszczanie otworu w bryle 3D

1. Utwórz okrąg lub inny zamknięty kształt na powierzchni obiektu bryły 3D.
2. Kliknij kolejno kartę Narzędzia główne panel Modelowanie Naciśnij i przeciągnij. Wyszukiwanie
3. Kliknij wewnątrz zamkniętego kształtu lub obiektu i przeciągnij kursor w kierunku wnętrza obiektu bryłowego 3D, aby utworzyć otwór.


Tworzenie obiektu bryłowego przez ciągnięcie zamkniętego obiektu

1. Kliknij kolejno kartę Narzędzia główne panel Modelowanie Naciśnij i przeciągnij. Wyszukiwanie
2. Kliknij zamknięty obiekt, taki jak okrąg lub splajn, a następnie przesuń kursor, aby określić kierunek wyciągnięcia.
3. Wprowadź wartość lub kliknij w obszarze rysunku, aby określić wysokość wyciągnięcia.


Wyciąganie obszaru obramowanego w celu utworzenia bryły 3D

1. Kliknij kolejno kartę Narzędzia główne panel Modelowanie Naciśnij i przeciągnij. Wyszukiwanie

   Można także nacisnąć i przytrzymać klawisze Ctrl+Shift+E.

2. Kliknij dowolny zamknięty obszar obramowany współpłaszczyznowymi obiektami lub krawędziami.
3. Przeciągnij myszą, aby określić kierunek wyciągnięcia.
4. Wprowadź wartość lub kliknij w obszarze rysunku, aby określić odległość wyciągnięcia.

Naciskanie lub ciągnięcie wielu obszarów lub obiektów

Wszystkie obiekty używane w wielu operacjach naciskania lub ciągnięcia muszą obsługiwać zachowanie tego samego typu (wyciągnięcie lub odsunięcie). Odległość jest obliczana na podstawie ostatniego wybranego obiektu.

1. Kliknij kolejno kartę Narzędzia główne panel Modelowanie Naciśnij i przeciągnij. Wyszukiwanie
2. Wykonaj jedną z poniższych czynności:
   • Naciśnij i przytrzymaj klawisz SHIFT podczas wybierania obiektu, powierzchni lub obszaru.
   • Wybierz obiekt, powierzchnię lub obszar. Następnie wprowadź w (Wiele) i kontynuuj, aby dokonać wyboru.
3. Naciśnij klawisz ENTER, gdy zbiór wskazań zostanie zakończony.
4. Postępuj zgodnie z wyświetlanymi monitami, aby dokończyć czynność.
