WartwaNałożonaNiwelowanie1PasRuchu1Strona

Ten podzespół tworzy warstwę nałożoną po jednej stronie istniejącej jezdni z warstwą niwelowania dodaną w razie potrzeby.

Dołączenie

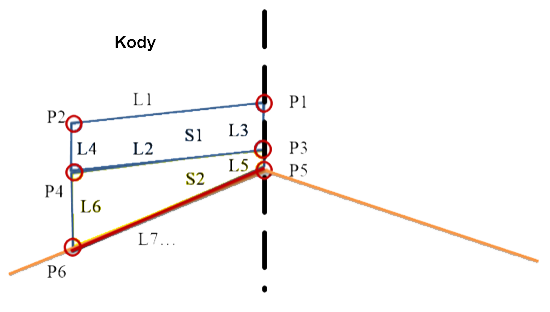

Punkt dołączenia jest punktem wewnętrznej krawędzi warstwy nałożonej z nachyleniem poprzecznym wykończonej skarpy.

Parametry wejściowe

Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako stosunek długości do wysokości (np. 4:1), chyba że podano nachylenie procentowe ze znakiem „%”.
Parametr Opis Rodzaj Wartość domyślna
Bok Określa, po której stronie osi drogi należy umieścić podzespół. Lewa/Prawa Prawo

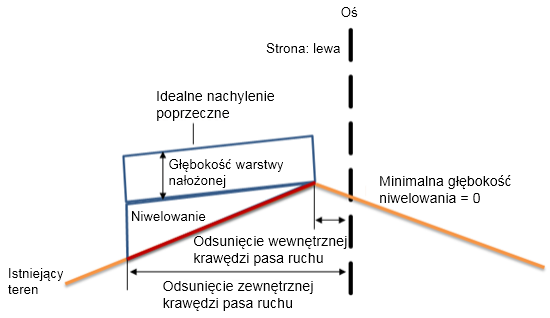

Głębokość warstwy nałożonej Głębokość warstwy nałożonej. Liczbowy 0,300 m (0,300 stopy)
Szerokość projektowanego pasa ruchu taka sama, jak szerokość istniejącego pasa ruchu
  • Tak

    Określa, że szerokość projektowanego pasa jest taka sama, jak szerokość istniejącego pasa ruchu.

  • Nie

    Określa, że szerokość projektowanego pasa nie jest taka sama, jak szerokość istniejącego pasa ruchu.

    Uwaga: Jeśli zaznaczono opcję Nie, parametry Wewnętrzna krawędź istniejącego pasa ruchu i Zewnętrzna krawędź istniejącego pasa ruchu nie zostaną zastosowane do podzespołu.
Zdefiniowany przez użytkownika Nie
Wewnętrzna krawędź istniejącego pasa ruchu Jest to punkt początkowy do obliczania istniejącego nachylenia terenu. Liczbowy 0,000 m (0,000 stóp)
Zewnętrzna krawędź istniejącego pasa ruchu Jest to punkt końcowy do obliczania istniejącego nachylenia terenu. Liczbowy 12,000 m (12,000 stóp)

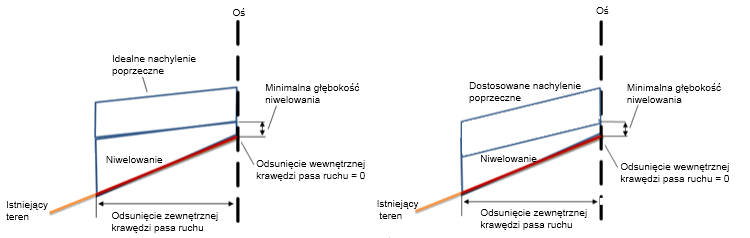

Opcje nachylenia warstwy nałożonej Określa opcje nachylenia warstwy nałożonej.
Wskazówka: Odchyłka to termin opisujący sposób obliczania poprawionego nachylenia poprzecznego dla warstwy nałożonej w podzespole odnowy. Wyniki odchyłki są różne oraz względne do tolerancji nachylenia i różnicy nachylenia między istniejącym nachyleniem poprzecznym terenu a optymalnym nachyleniem poprzecznym. Jeśli różnica nachylenia jest mniejsza niż tolerancja nachylenia dla podzespołu, przypadek jest traktowany jako „w granicach tolerancji”. Jeśli różnica nachylenia jest większa niż tolerancja nachylenia dla podzespołu, przypadek jest traktowany jako „poza granicami tolerancji”.
Uwaga: Tolerancja nachylenia jest wartością bezwzględną. Dlatego obie różnice nachylenia: 0,4% lub -0,4% mają wartość bezwzględną 0,4%. Jeśli tolerancja nachylenia wynosi 0,5%, bezwzględna różnica nachylenia 0,4% zostanie uznana za znajdującą się w granicach tolerancji.
  • Zdefiniowane przez użytkownika z odchyłkami
    Odchyłka określa sposób obliczania poprawionego nachylenia poprzecznego względem tolerancji nachylenia dla podzespołu.
    • Odchyłka w granicach tolerancji:

      Poprawione nachylenie poprzeczne będzie równe idealnemu nachyleniu poprzecznemu.

    • Odchyłka poza granicami tolerancji:

      Poprawione nachylenie poprzeczne zostanie dopasowane tak, aby było zgodne z nachyleniem istniejącego terenu w ramach tolerancji nachylenia.

  • Zdefiniowane przez użytkownika bez odchyłek
    Odchyłka nie zostanie użyta do określenia sposobu obliczania poprawionego nachylenia poprzecznego względem tolerancji nachylenia dla podzespołu.
    • Różnica nachylenia w granicach tolerancji:

      Poprawione nachylenie poprzeczne zostanie dopasowane tak, aby było zgodne z nachyleniem istniejącego terenu w ramach tolerancji nachylenia.

    • Różnica nachylenia poza granicami tolerancji:

      Poprawione nachylenie poprzeczne zostanie dopasowane tak, aby było zgodne z idealnym nachyleniem poprzecznym w ramach tolerancji nachylenia.

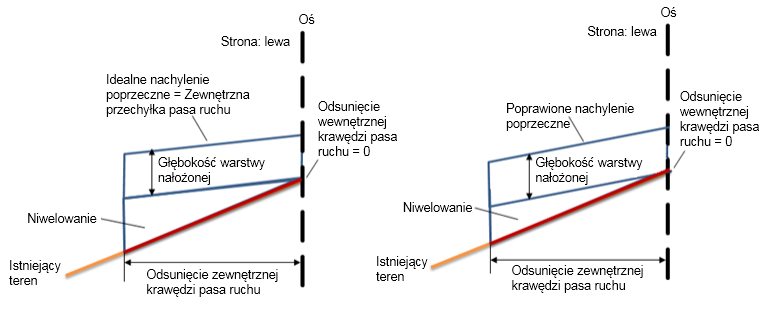

  • Zewnętrzna/Wewnętrzna przechyłka pasa ruchu
    Zewnętrzna lub wewnętrzna przechyłka pasa ruchu zastąpi idealne nachylenie poprzeczne. Wartości poprawionego nachylenia poprzecznego dla warstwy nałożonej zostaną zdefiniowane w tabeli przechyłki dla odcinka zamiast dla idealnego nachylenia poprzecznego.
    Uwaga: Jeśli wybrano opcję Zewnętrzna/Wewnętrzna przechyłka pasa ruchu, ale linia trasowania korytarza odnowy nie ma zdefiniowanej tabeli przechyłki, wtedy zostanie użyte idealne nachylenie poprzeczne.
  • Dopasuj nachylenie

    Poprawione nachylenie poprzeczne jest zawsze ustawiane jako równe nachyleniu istniejącego terenu.

  • Użyj idealnego nachylenia poprzecznego

    Poprawione nachylenie poprzeczne jest zawsze ustawiane jako równe idealnemu nachyleniu poprzecznemu.

Zdefiniowany przez użytkownika Dopasuj nachylenie
Idealne nachylenie poprzeczne Określa zdefiniowane przez użytkownika idealnie nachylenie poprzeczne. Liczbowy -2,00%
Szerokość pasa ruchu Szerokość pasa ruchu określana przez odsunięcie zewnętrznej krawędzi pasa ruchu od wewnętrznej krawędzi pasa ruchu. Liczbowy 0,000 m (0,000 stóp)

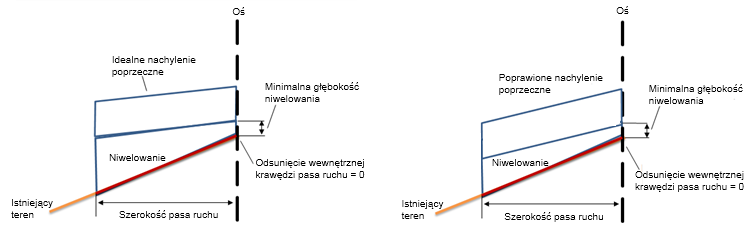

Użyj opcji profilu Wybierz w celu połączenia wewnętrznej krawędzi warstwy nałożonej z profilem, dostosowania rzędnej do minimalnej głębokości niwelowania lub zablokowania do poprzedniego podzespołu.

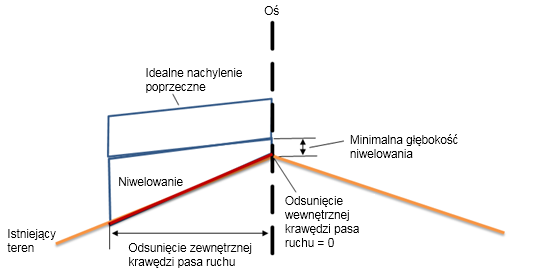

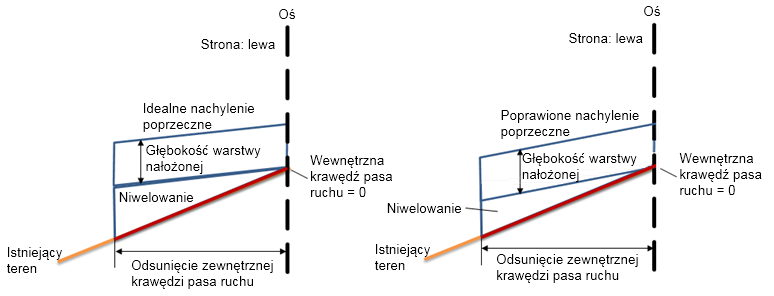

  • Minimalna głębokość niwelowania

    Korekty nachylenia poprzecznego i rzędnej będą spełniać warunki minimalnej głębokości niwelowania i/lub minimalnej głębokości frezowania. Podstawą jest istniejąca powierzchnia.

  • Użyj profilu

    Nie będzie korekty rzędnej. Rzędna punktu dołączenia podzespołu odnowy będzie odpowiadać przypisanemu profilowi. Korekta nachylenia poprzecznego zostanie określona przez opcje nachylenia warstwy nałożonej.

  • Zablokuj do poprzedniego

    Nie będzie korekty rzędnej. Rzędna punktu dołączenia podzespołu odnowy będzie odpowiadać punktowi dołączenia poprzedniego podzespołu (w większości przypadków będzie to punkt końcowy poprzedniego pasa ruchu). Korekta nachylenia poprzecznego zostanie określona przez opcje nachylenia warstwy nałożonej.

Zdefiniowany przez użytkownika Minimalna głębokość niwelowania
Minimalna głębokość niwelowania Minimalna głębokość niwelowania pomiędzy istniejącą powierzchnią a spodem warstwy nałożonej. Liczbowy 0,300 m (0,300 stopy)
Tolerancja nachylenia Wielkość, o jaką nachylenie poprzeczne warstwy nałożonej może się różnić od nachylenia poprzecznego istniejącego terenu lub idealnego nachylenia poprzecznego. Liczbowy, dodatni 0,50%

Ogólne parametry wejściowe

Odchyłka

Uwaga: Wyniki odchyłki są różne oraz względne do tolerancji nachylenia i różnicy nachylenia między istniejącym nachyleniem poprzecznym terenu a optymalnym nachyleniem poprzecznym.

Odsunięcie wewnętrznej krawędzi pasa ruchu

Zablokuj do poprzedniego 1

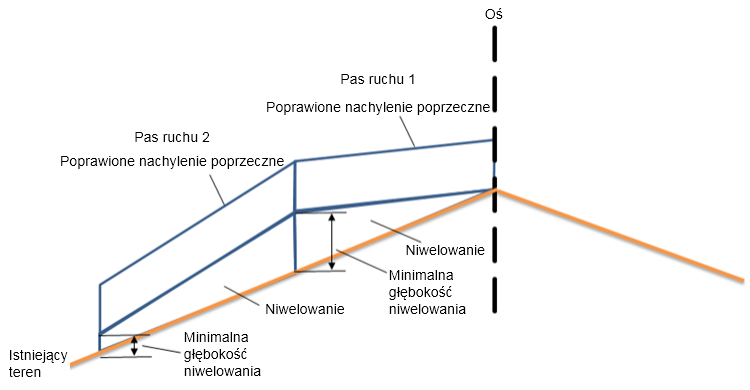

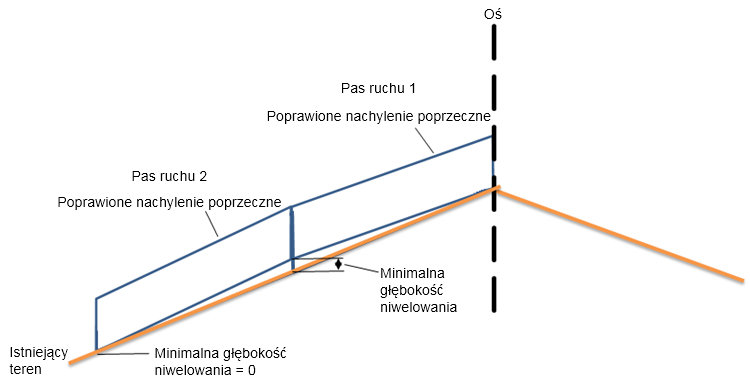

Ten przypadek występuje, gdy głębokość niwelowania na początku drugiego pasa ruchu jest większa niż minimalna głębokość niwelowania. W takim przypadku punkt dołączenia spowoduje zablokowanie do poprzedniego podzespołu. Dopasowanie pionowe nie jest potrzebne w tym przypadku, ale zostanie zastosowana odchyłka. Odchyłka spróbuje dopasować nachylenie poprzeczne, aby utworzyć poprawione nachylenie poprzeczne, które spełni warunek minimalnej głębokości niwelowania, jeśli warunki na to pozwalają.

Zablokuj do poprzedniego 2

Ten przypadek występuje, gdy głębokość niwelowania na początku drugiego pasa ruchu jest mniejsza niż minimalna głębokość niwelowania. W takim przypadku punkt dołączenia spowoduje zablokowanie do poprzedniego podzespołu. Dopasowanie pionowe nie jest potrzebne w tym przypadku, ale zostanie zastosowana odchyłka. Odchyłka spróbuje dostosować nachylenie poprzeczne warstwy nałożonej, aby utworzyć poprawione nachylenie poprzeczne odpowiadające minimalnej głębokości niwelowania równej 0.

Minimalna głębokość niwelowania

Przechyłka zewnętrznego pasa ruchu

Idealne nachylenie poprzeczne jest równe przechyłce zewnętrznego pasa ruchu.
Uwaga: W celu odczytania tych wartości wymagana jest tabela przechyłki dla linii trasowania. Wartości przechyłki zostaną odczytane z tabeli przechyłki dla linii trasowania.

Parametry wyjściowe

Parametr Opis Rodzaj Wartość domyślna
Poprawione nachylenie poprzeczne Jest to dopasowane nachylenie poprzeczne drogi, które zostało zoptymalizowane, aby pokrywać się, w maksymalnym możliwym zakresie, z podanymi przez użytkownika parametrami podzespołu odnowy. Liczbowy -2,00%
Nachylenie istniejącego terenu Nachylenie poprzeczne (%) profilu istniejącego terenu obliczone od wewnętrznej do zewnętrznej krawędzi pasa ruchu. Liczbowy procent

Parametry docelowe

Parametr Opis Wymagany?
Powierzchnia docelowa Nazwa powierzchni definiującej istniejącą jezdnię. Tak
Docelowe odsunięcie korony Nazwa obiektu definiującego odsunięcie punktu korony. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Nie
Docelowe odsunięcie wewnętrznej krawędzi pasa ruchu Nazwa obiektu definiującego odsunięcie wewnętrznej krawędzi pasa ruchu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Nie
Docelowa szerokość pasa ruchu Nazwa obiektu definiującego odsunięcie zewnętrznej krawędzi pasa ruchu. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Nie
Docelowe odsunięcie wewnętrznej krawędzi istniejącego pasa ruchu Nazwa obiektu definiującego odsunięcie wewnętrznego punktu próbkowania, który zostanie użyty do obliczenia nachylenia istniejącej powierzchni. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Nie
Docelowe odsunięcie zewnętrznej krawędzi istniejącego pasa ruchu Nazwa obiektu definiującego odsunięcie zewnętrznego punktu próbkowania, który zostanie użyty do obliczenia nachylenia istniejącej powierzchni. Następujące typy obiektów można zastosować jako obiekty docelowe do określania tego odsunięcia: linie trasowania, polilinie, linie charakterystyczne lub figury pomiarowe. Nie

Zachowanie

W tym podzespole założono, że nie zostanie dodana warstwa frezowania. Odchyłka zawiera się w granicach tolerancji, aby spełnić warunki braku frezowania i minimalnego niwelowania. W razie potrzeby można dopasować rzędna, aby spełnić warunki braku frezowania i minimalnego niwelowania. Programowo odchyłka powinna zawsze być stosowana w pierwszej kolejności, a następnie pionowe dopasowanie warstwy nałożonej, jeśli jest potrzebne.
Uwaga: Korekta poprawionego nachylenia poprzecznego po dopasowaniach pionowych wykonanych na warstwie nałożonej nie jest obsługiwana.

Przypadek 1-1: idealne nachylenie poprzeczne jest większe niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,0%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość

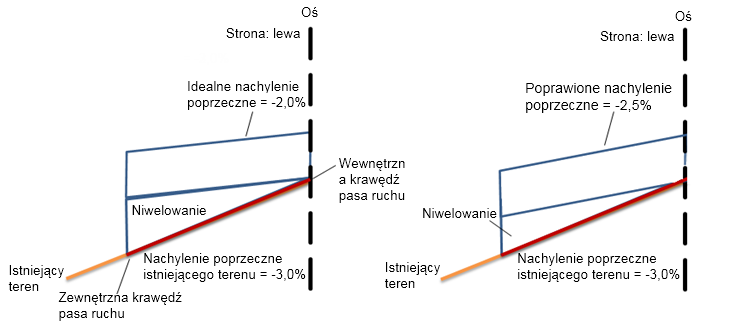

Nachylenie poprzeczne istniejącego terenu -3,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne -1%
Tolerancja nachylenia Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi -1%, co jest większe niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -1,5% a -2,5% nachylenia poprzecznego.
Dopasuj rzędną 0
Wyjście Wartość
Poprawione nachylenie poprzeczne -2,5%

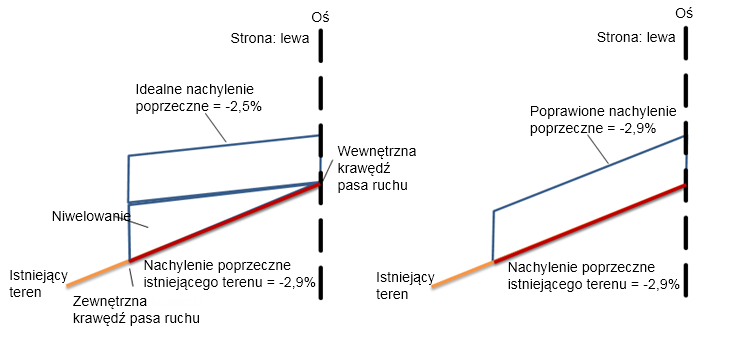

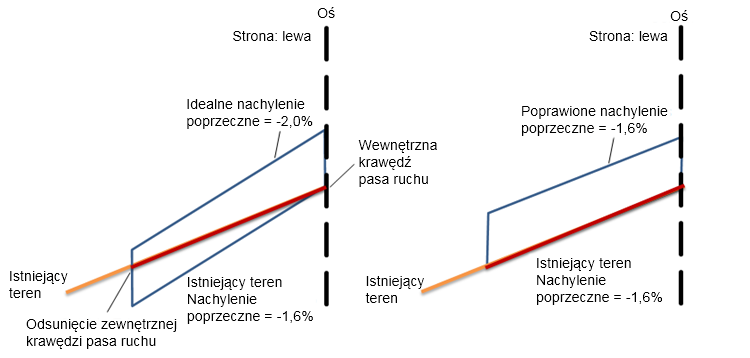

Przypadek 1-2: idealne nachylenie poprzeczne jest większe niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,5%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość
Nachylenie poprzeczne istniejącego terenu -2,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne -0,4%
Tolerancja nachylenia Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi -0,4%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -2,0% a -3,0%.
Wyjście Wartość
Poprawione nachylenie poprzeczne -2,9%

Przypadek 1-3: idealne nachylenie poprzeczne jest mniejsze niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,0%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość

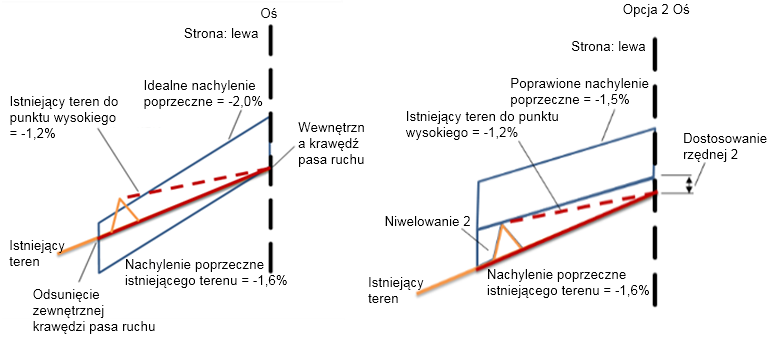

Nachylenie poprzeczne istniejącego terenu -1,6%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne -0,4%
Tolerancja nachylenia Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi -0,4%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -1,5% a -2,5%.
Wyjście Wartość
Poprawione nachylenie poprzeczne -1,6%

Przypadek 1-4: idealne nachylenie poprzeczne jest mniejsze niż nachylenie poprzeczne istniejącego terenu

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,0%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość

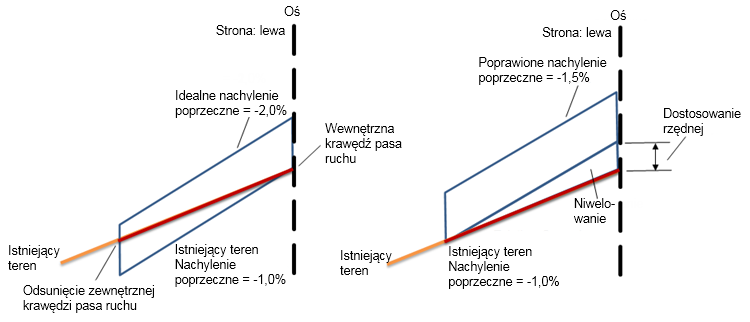

Nachylenie poprzeczne istniejącego terenu -1,0%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne -1,0%
Tolerancja nachylenia Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi -1,0%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -1,5% a -2,5%.
Wyjście Wartość
Poprawione nachylenie poprzeczne -1,5%

Przypadek 2-1: idealne nachylenie poprzeczne jest większe niż punkt wysoki

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,0%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość

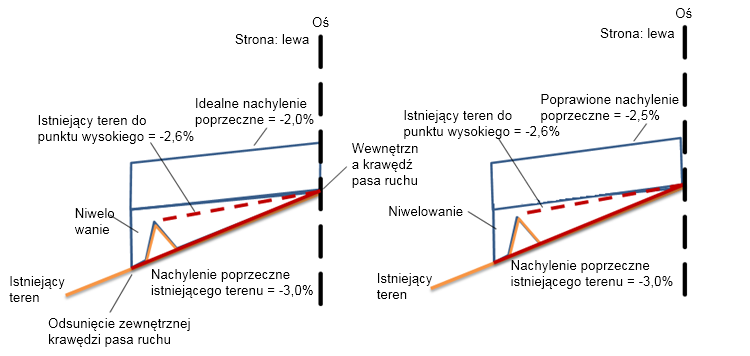

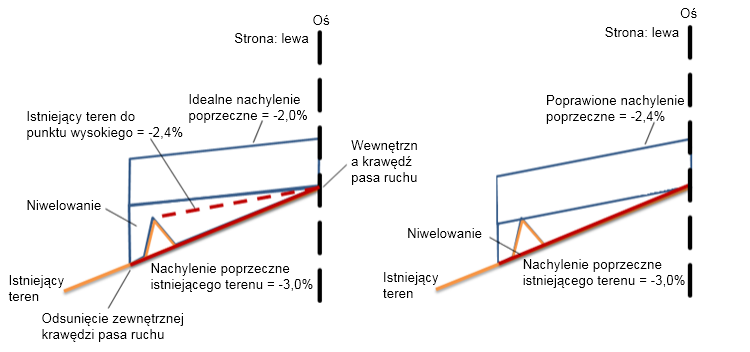

Nachylenie poprzeczne istniejącego terenu -3,0%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego -2,6%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne -0,6%
Tolerancja nachylenia Nachylenie poprzeczne punktu wysokiego minus Idealne nachylenie poprzeczne wynosi -0,6%, co jest większe niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -1,5% a -2,5%.
Wyjście Wartość
Poprawione nachylenie poprzeczne -2,5%

Przypadek 2-2: idealne nachylenie poprzeczne jest większe niż punkt wysoki

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,0%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość
Nachylenie poprzeczne istniejącego terenu -3,0%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego -2,4%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne -0,4%
Tolerancja nachylenia Nachylenie poprzeczne punktu wysokiego minus Idealne nachylenie poprzeczne wynosi -0,4%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -1,5% a -2,5%.
Wyjście Wartość
Poprawione nachylenie poprzeczne -2,4%

Przypadek 2-3: idealne nachylenie poprzeczne jest mniejsze niż punkt wysoki

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,0%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość

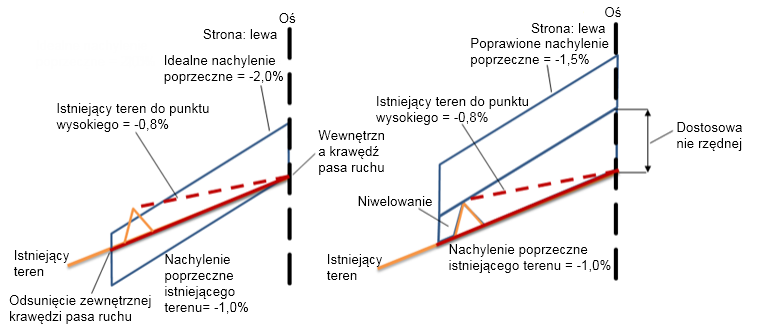

Nachylenie poprzeczne istniejącego terenu -1,6%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego -1,2%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne -0,8%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne 0,4%
Tolerancja nachylenia Nachylenie poprzeczne punktu wysokiego minus Idealne nachylenie poprzeczne wynosi -0,8%, co jest większe niż Tolerancja nachylenia 0,5%. Nachylenie istniejącego terenu minus Idealne nachylenie poprzeczne wynosi 0,4%, co jest mniejsze niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -1,5% a -2,5%.
Wyjście Wartość
Poprawione nachylenie poprzeczne -1,5%

Przypadek 2-4: idealne nachylenie poprzeczne jest mniejsze niż punkt wysoki

Dane wejściowe:
Dane wejściowe
Idealne nachylenie poprzeczne -2,0%
Minimalna głębokość niwelowania 0
Tolerancja nachylenia 0,50%
Opcje nachylenia warstwy nałożonej Zdefiniowane przez użytkownika z odchyłkami
Użyj opcji profilu Minimalna głębokość niwelowania
Odsunięcie wewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Odsunięcie zewnętrznej krawędzi pasa ruchu prawda (wartości różnią się)
Obliczenia:
Dane wejściowe Wartość
Nachylenie poprzeczne istniejącego terenu -1,0%
Nachylenie poprzeczne punktu wysokiego, mierzone od wewnętrznej krawędzi pasa ruchu do punktu wysokiego -0,8%
Nachylenie poprzeczne punktu wysokiego – Idealne nachylenie poprzeczne -1,2%
Nachylenie poprzeczne istniejącego terenu – Idealne nachylenie poprzeczne 1,0%
Tolerancja nachylenia Nachylenie poprzeczne punktu wysokiego minus Idealne nachylenie poprzeczne wynosi -1,2%, co jest większe niż Tolerancja nachylenia 0,5%. Nachylenie poprzeczne istniejącego terenu minus Idealne nachylenie poprzeczne wynosi 1,0%, co jest większe niż Tolerancja nachylenia 0,5%.
Poprawione nachylenie poprzeczne Poprawione nachylenie poprzeczne zostanie ustawione między -1,5% a -2,5%.
Wyjście Wartość
Poprawione nachylenie poprzeczne -1,5%

Kody punktów, połączeń i kształtów

W następującej tabeli wymieniono kody kształtów, połączeń i punktów dla tych podzespołów, do których przypisano kody. Kody kształtu, połączeń i punktów dla tych podzespołów, do których nie przypisano kodów, nie zostały uwzględnione w tej tabeli.

Punkt, połączenie lub kształt Kod Opis
P1, P2 KN Krawędzie warstwy nałożonej na nachyleniu końcowym
P3, P4 KN_Warstwa_nałożona Krawędzie spodu warstwy nałożonej
P5, P6 EOV_Leveling Krawędzie spodu niwelowania
L1 Top, Pave Góra warstwy nałożonej
L2, L3, L4 Warstwa nałożona Połączenia warstwy nałożonej
L5, L6 Poziom W przypadku niwelowania
S1 Overlay Obszar pomiędzy górą i spodem warstwy nałożonej.
S2 Level Obszar pomiędzy górą i spodem niwelowania.
L7 Istniejący teren Nachylenie poprzeczne istniejącego terenu

Schemat kodowania

Temat nadrzędny: Katalog podzespołów (ciąg dalszy)
