Jest to podzespół ogólnego przeznaczenia podobny do podzespołu Połącz Z Oznaczonym Punktem, umożliwiający wykonanie połączenia od punktu dołączenia do uprzednio nazwanego oznaczonego punktu.
Może być używany w różnych okolicznościach, także do łączenia przyległych jezdni, w sytuacji gdy względne odsunięcia i rzędne zmieniają się, lub zbiegających się jezdni w poprzek ich klinowego obszaru wewnętrznego. Jeśli punkt łączący nie został jeszcze nazwany, należy użyć podzespołu Punkt Znacznika.
Podstawowa różnica pomiędzy podzespołem Połącz Z Oznaczonym Punktem 2 a podzespołem Połącz Z Oznaczonym Punktem polega na ich zastosowaniu, gdy oznaczony punkt znajduje się na innej linii bazowej w stosunku do połączenia. W szczególności gdy te dwie wewnętrzne linie bazowe nie są równoległe, wówczas podzespół nie zostanie zastosowany w tej samej płaszczyźnie, powodując, że połączenie z oznaczonym punktem będzie dłuższe niż powinno.
Dołączenie
Punkt dołączenia znajduje się na początku połączenia. Połączenie może biec w dowolnym kierunku. Kierunek jest wyznaczany przez położenie oznaczonego punktu względem punktu dołączenia.
Parametry wejściowe
Uwaga: Jeśli nie zaznaczono inaczej, wszystkie wymiary podawane są w metrach lub stopach. Wszystkie nachylenia podawane są jako kąt względem pionu (np. 4 : 1), chyba że podano nachylenie procentowe ze znakiem %.
|
Parametr |
Opis |
Rodzaj |
Wartość domyślna |
|---|---|---|---|
|
Nazwa oznaczonego punktu |
Nazwa oznaczonego punktu przeznaczonego do dołączenia. |
Ciąg |
Brak |
|
Kody połączeń |
Lista kodów przypisywanych do połączenia. |
Ciąg oddzielony przecinkiem |
Góra, Rzędna odniesienia |
|
Omiń połączenie |
Ten parametr umożliwia dodanie lub usunięcie łącza do powierzchni. Wartość logiczna Fałsz powoduje dodanie połączenia, punktu początkowego oraz punktu końcowego. Wartość logiczna Prawda powoduje dodanie tylko punktu końcowego. |
Prawda\Fałsz |
Nie |
Parametry docelowe
W tej sekcji opisano występujące w tym podzespole parametry, które można mapować do jednego lub większej liczby obiektów docelowych, takich jak powierzchnia, linia trasowania lub obiekt profilu na rysunku. Więcej informacji zawiera temat Określanie ustawień docelowych korytarza.
Parametry docelowe: brak
Parametry wyjściowe
|
Parametr |
Opis |
Rodzaj |
|---|---|---|
|
Odsunięcie początku |
Dodatnie lub ujemne odsunięcie początku połączenia. |
Liczbowy |
|
Rzędna początkowa |
Rzędna początku połączenia. |
Liczbowy |
|
Odsunięcie końcowe |
Dodatnie lub ujemne odsunięcie końca połączenia. |
Liczbowy |
|
Rzędna końcowa |
Rzędna końca połączenia. |
Liczbowy |
Zachowanie

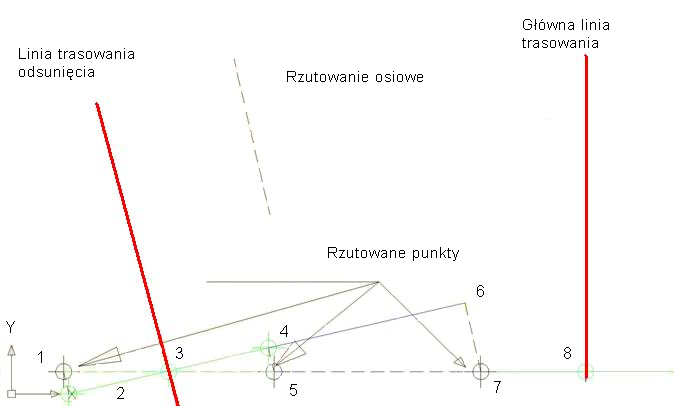

Poniższy schemat przedstawia działanie podzespołu Połącz Z Oznaczonym Punktem 2 oraz sposób wyświetlania tego podzespołu w przekroju dla części korytarza odsuniętej linii bazowej.
Podzespół Połącz Z Oznaczonym Punktem 2 wykonuje jedną z poniższych czynności dających ten sam wynik:
- Ten podzespół rzutuje punkt # 7 na linię beta, w wyniku czego powstaje punkt # 6. Itthen oblicza odległość od punktu # 4 do punktu # 6. Jest to odległość oznaczonego punktu.
- Ten podzespół rzutuje punkt #4 prostopadle z linii beta na linię alfa, w wyniku czego powstaje punkt #5. Następnie oblicza odległość od punktu # 5 do # 7 i mnoży ją przez kosinus (kąt gamma). Jest to także odległość od połączenia do oznaczonego punktu.
Należy zwrócić uwagę, aby nowy podzespół Połącz Z Oznaczonym Punktem 2 nie był uzależniony od tego, czy punkt #7 we wszystkich pikietach jest odsunięty o stałą odległość wzdłuż głównej linii trasowania.
Przekrój linii bazową odsunięcia na korytarzu
Należy zwrócić uwagę na następujące punkty:
- Linia próbkowania przekroju jest prostopadła do głównej linii bazowej w punkcie #8 (linia alfa).
- Linia próbkowania przekroju składa się z jednego lub więcej współliniowych segmentów.
- Wartości odsunięcia danych punktu korytarza dla odsuniętej części korytarza zapisywane są w stosunku do linii bazowej odsunięcia.
- Aby rzutować te dane punktu korytarza w przekroju z linii beta na linię alfa w celu wyświetlenia ich na widoku przekroju, wartość odsunięcia należy podzielić przez kosinus (kąta gamma).
Należy zwrócić uwagę, że przy takim podejściu podzespół pasa ruchu w odsuniętej części korytarza, którego szerokość określono jako 3.5 m, na widoku przekroju korytarza będzie nieco szerszy od tej wartości.
Działanie w trybie układu
W trybie układu przez podzespół jest wyświetlane połączenie pomiędzy punktem dołączenia a oznaczonym punktem.
Punkt, połączenie i kody kształtu
Brak.
