Ćwiczenie 1: Przesuwanie multibloków na powierzchnię

W tym ćwiczeniu do rysunku zostaną wstawione multibloki, które następnie zostaną umieszczone na powierzchni na odpowiednich rzędnych.

Multiblok to obiekt programu AutoCAD Civil 3D, który może mieć różne reprezentacje w zależności od kierunku obserwacji.

Wstępnie zdefiniowane multibloki dostarczone z programem AutoCAD Civil 3D są dostępne w opcji DesignCenter. Reprezentują one różne elementy takie jak znaki, zarysy budynków, drzewa i krzewy. W elemencie DesignCenter wstępnie zdefiniowane multibloki znajdują się w Data folder \Symbols\Mvblocks.

Wstawianie multibloków do rysunku

1. Otwórz plik Surface-7.dwg, który znajduje się w folderze rysunków samouczka.
2. Kliknij kartę Widok, panel Widoki, lista widokówSzczegół planu.

   Widok rysunku przedstawia drogę dwujezdniową z pasem rozdzielającym między jezdniami.

3. Kliknij kolejno kartę Widok panel Palety Centrum projektowania Wyszukiwanie .
4. W Centrum projektowania przejdź do Data folder \Symbols\Mvblocks. W lewym okienku wybierz folder Mvblocks.

   W prawym okienku sprawdź, jakie bloki są dostępne.

   Uwaga:

   Przed kontynuowaniem ćwiczenia zamocuj paletę programu DesignCenter lub kliknij przycisk , aby włączyć jej automatyczne ukrywanie.

5. W prawym okienku wybierz rysunek R4-7a Keep Right.dwg. Kliknij prawym przyciskiem myszy. Kliknij opcję Wstaw jako blok.
6. W oknie dialogowym Wstaw określ następujące parametry:
   • Punkt wstawienia — wybierz na ekranie: zaznaczony
   • Skala — wybierz na ekranie: zaznaczony
   • Skala — skala proporc.: zaznaczony
   • Obrót — wybierz na ekranie: zaznaczony
   • Rozbij: Odznaczone
7. Kliknij przycisk OK.
8. W odpowiedzi na monit o określenie punktu wstawienia w oknie rysunku kliknij symbol na dole pasa rozdzielającego.
9. Naciśnij klawisz Enter, aby zaakceptować domyślny współczynnik skali równy 1.

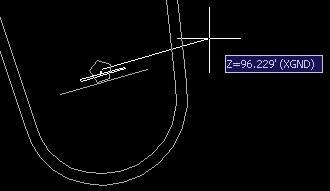

10. Po wyświetleniu monitu o określenie kąta obrotu powiększ widok okolicy punktu wstawienia i obróć blok, aż znak będzie ułożony równolegle do symbolu. Kliknij, aby ustawić kąt obrotu.

11. Powtórz czynności opisane w punktach 6 i 7, aby wstawić blok Light Pole 01.dwg.

    W odpowiedzi na monit o określenie punktu wstawienia w oknie rysunku kliknij symbol w pobliżu środka pasa rozdzielającego. Naciśnij klawisz Enter, aby zaakceptować domyślny współczynnik skali i kąt obrotu.

Przesuwanie multibloków na powierzchnię

1. Kliknij kartę Widok, panel Widoki, lista widokówSzczegół 3D.

   W widoku 3D zwróć uwagę, że blok świateł ulicznych widoczny jest w dolnej części rysunku i nie jest umieszczony na właściwej rzędnej. W poniższych punktach oba bloki zostaną przeniesione na powierzchnię.

2. Kliknij kartę Zmień, panel Dane terenu Powierzchnia Wyszukiwanie .
3. Kliknij kolejno kartę Powierzchnia, panel Narzędzia powierzchni, listę rozwijaną Przesuń do powierzchni, opcję Przenieś bloki na powierzchnię Wyszukiwanie .
4. W oknie dialogowym Przenieś bloki na powierzchnię, w polu Wybierz nazwy odniesień do bloków zaznacz pozycje Light Pole 01 oraz R4-7a Keep Right.
5. Kliknij przycisk OK. Każdy z zaznaczonych bloków zostanie przeniesiony z bieżącej rzędnej na rzędną powierzchni w punkcie wstawienia bloku.

Aby kontynuować, przejdź do Ćwiczenie 2: Renderowanie powierzchni.
