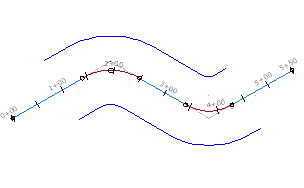

Podczas jednej operacji można utworzyć wiele linii trasowania odsunięcia i skojarzone profile na jednym lub obu końcach macierzystej linii trasowania. Odległość odsunięcia jest określana osobno dla lewej i prawej strony.
Strony lewa i prawa są określane z pozycji skierowanej w stronę końca macierzystej linii trasowania.
Linie trasowania odsunięcia zachowują w przypadku edycji macierzystej linii trasowania odległość odsunięcia. Jedynym atrybutem geometrycznym linii trasowania odsunięcia, który można edytować bezpośrednio, jest odległość odsunięcia.
- Kliknij kolejno
Wyszukiwanie .
- W oknie dialogowym Utwórz linię trasowania odsunięcia wybierz następujące atrybuty:
- Macierzysta linia trasowania
- Szablon nazw
- Zakres pikiet dla odsunięcia
- Liczbę odsunięć z każdej strony
- Odległość przyrostową odsunięcia z każdej strony.
- Na karcie Ogólne wprowadź obszar, styl linii trasowania, warstwę i zestaw etykiet dla linii trasowania odsunięcia.
- Jeśli chcesz zastosować kryteria poszerzenia do linii trasowania odsunięcia, kliknij kartę Kryteria poszerzenia. Zaznacz pole wyboru Dodaj poszerzenie wokół łuków, a następnie wybierz kryteria dla projektu.
- Jeśli chcesz utworzyć profile odsunięcia, kliknij kartę Utwórz profil odsunięcia. Zaznacz pole wyboru Utwórz profile dla linii trasowania odsunięcia i określ ustawienia dla profili.
Profile odsunięcia można nałożyć na istniejący widok profilu. Aby uzyskać więcej informacji, zobacz temat Okno dialogowe Utwórz linie trasowania odsunięcia.
- Kliknij przycisk OK.
Linie trasowania odsunięcia są dodawane do kolekcji Linie trasowania odsunięcia w Nawigatorze. Profile odsunięcia są tworzone w kolekcji Profile wewnątrz nazwanej kolekcji linii trasowania odsunięcia.
Domyślnie profile są dynamiczne i mają pojedynczą wartość nachylenia poprzecznego. Można dodać regiony nachylenia poprzecznego lub zmienić właściwość aktualizacji na tryb statyczny przez zmodyfikowanie właściwości profilu odsunięcia.
