Praca z opisami ogólnymi

Można użyj poleceń Opis ogólny, aby dodać wymiary, opisy otworów i symbole chropowatości powierzchni do modelu 3D.

Przed rozpoczęciem należy ustawić jednostki w oknie dialogowym Ustawienia dokumentu, na karcie Standardy, a następnie wybrać odpowiedni standard na liście rozwijanej Opisy, Aktywny standard.

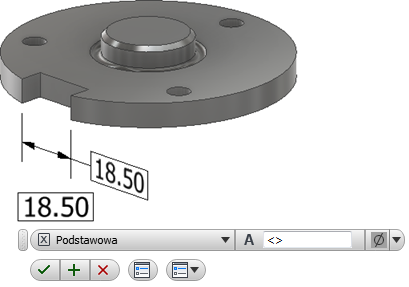

Dodawanie lub edycja wymiarów

1. Na wstążce kliknij kartę Opisz panel Opis ogólny Wymiar .
2. Wybierz geometrię do zwymiarowania.
3. Opcjonalnie wykonaj dowolną z poniższych czynności, a następnie kliknij, aby umieścić wymiar:
   • Kliknij polecenie Wybierz płaszczyznę opisu z menu kontekstowego lub użyj skrótu klawiaturowego SHIFT, a następnie wybierz alternatywną płaszczyznę opisu.
   • Kliknij polecenie Wybierz następną potencjalną płaszczyznę z menu kontekstowego lub użyj klawisza spacji, aby cyklicznie przełączać się między alternatywnymi płaszczyznami.
4. Kliknij listę rozwijaną na minipasku narzędzi i wybierz styl wymiarowania, na przykład Podstawowy.



5. Opcjonalnie wykonaj dowolną z poniższych czynności:
   • Umieść kursor w polu wartości, a następnie dodaj przedrostek lub przyrostek do wartości.
   • Aby uzyskać dostęp do dodatkowych opcji, kliknij polecenie Edytuj wymiar na minipasku narzędzi, aby wyświetlić okno dialogowe, a następnie wprowadź wymagane zmiany.
6. Kliknij OK, aby dodać wymiar.
7. Aby edytować wymiar:
   • Wybierz wymiar w oknie graficznym lub przeglądarce, kliknij prawym przyciskiem myszy i wybierz z menu kontekstowego polecenie Edytuj.
   • Kliknij dwukrotnie wymiar w oknie graficznym lub przeglądarce.

   Zmień wymagane wartości wymiaru, a następnie kliknij przycisk OK.

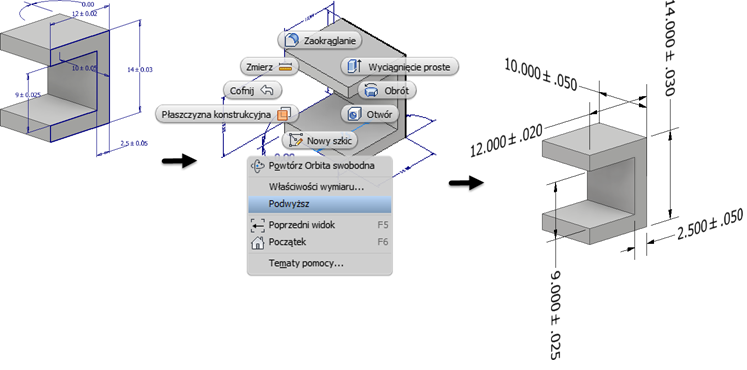

Wyodrębnianie istniejących wymiarów

Aby uwzględnić istniejące wymiary w definicji opartej na modelu:

1. W przeglądarce kliknij prawym przyciskiem myszy element i wybierz polecenie Pokaż wymiary.
2. Kliknij dowolny widoczny wymiar i wybierz opcję Podwyższ dostępną w menu kontekstowym, aby utworzyć opis 3D.

   Jeśli wymiar modelu zawiera informacje o tolerancji, zostanie ona zawarta w podwyższonym wymiarze.

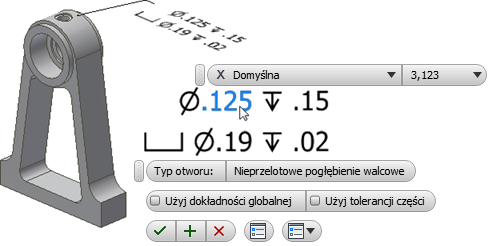

Dodawanie lub edycja opisów otworu/gwintu

1. Na wstążce kliknij kartę Opisz panel Opis ogólny Opis otworu/gwintu .
2. Wybierz otwór.
3. Opcjonalnie wykonaj dowolną z poniższych czynności, a następnie kliknij, aby umieścić opis otworu:
   • Kliknij polecenie Wyrównaj do geometrii z menu kontekstowego, a następnie wybierz krawędź lub oś, aby ustawić orientację tekstu.
   • Kliknij polecenie Wybierz płaszczyznę opisu z menu kontekstowego lub użyj skrótu klawiaturowego SHIFT, a następnie wybierz alternatywną płaszczyznę opisu.
   • Kliknij polecenie Wybierz następną potencjalną płaszczyznę z menu kontekstowego lub użyj klawisza spacji, aby cyklicznie przełączać się między alternatywnymi płaszczyznami.
4. Opcjonalnie wykonaj dowolną z poniższych czynności:
   • Zaznacz lub usuń zaznaczenie pola wyboru Użyj dokładności globalnej, a następnie kliknij wartość na liście rozwijanej, aby zmienić dokładność.
   • Zaznacz lub usuń zaznaczenie pola wyboru Użyj tolerancji części, a następnie kliknij wartość na liście rozwijanej, aby zmienić tolerancję.
   • Aby uzyskać dostęp do dodatkowych opcji, kliknij polecenie Edytuj opis otworu na minipasku narzędzi, aby wyświetlić okno dialogowe, a następnie wprowadź wymagane zmiany.



5. Kliknij przycisk OK, aby dodać opis otworu/gwintu.
6. Aby edytować opis otworu/gwintu:
   • Wybierz opis otworu/gwintu w oknie graficznym lub przeglądarce, kliknij prawym przyciskiem myszy i wybierz z menu kontekstowego polecenie Edytuj.
   • Kliknij dwukrotnie opis otworu/gwintu w oknie graficznym lub przeglądarce.

   Zmień wymagane wartości, a następnie kliknij przycisk OK.

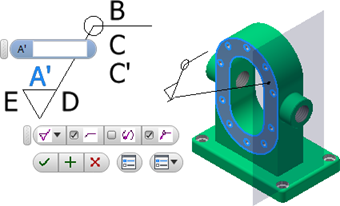

Dodawanie lub edycja symboli chropowatości powierzchni

Opisy chropowatości powierzchni są tworzone domyślnie z jednosegmentową linią odniesienia. Aby utworzyć więcej segmentów linii odniesienia, uruchom polecenie, kliknij prawym przyciskiem myszy i wybierz opcję Jednosegmentowa linia odniesienia, aby usunąć zaznaczenie tej opcji.

1. Na wstążce kliknij kartę Opisz panel Opis ogólny Chropowatość powierzchni .
2. Wybierz powierzchnię modelu.
3. Opcjonalnie wykonaj dowolną z poniższych czynności, a następnie kliknij, aby umieścić opis chropowatości powierzchni:
   • Kliknij polecenie Wyrównaj do geometrii z menu kontekstowego, a następnie wybierz krawędź lub oś, aby ustawić orientację tekstu.
   • Kliknij polecenie Wybierz następną potencjalną płaszczyznę z menu kontekstowego lub użyj klawisza spacji, aby cyklicznie przełączać się między alternatywnymi płaszczyznami.
4. Opcjonalnie wykonaj dowolną z poniższych czynności:
   • Kliknij listę rozwijaną i wybierz żądany symbol chropowatości powierzchni.
   • Kliknij pole wyboru obok opcji Część końcowa, Większość lub Na całym obwodzie, aby zmodyfikować symbol.
   • Aby uzyskać dostęp do dodatkowych opcji, kliknij polecenie Edytuj symbol chropowatości powierzchni na minipasku narzędzi, aby wyświetlić okno dialogowe, a następnie wprowadź wymagane zmiany.



5. Kliknij literę, aby włączyć pole wartości, dodaj wymagane wartości wykończenia, a następnie kliknij przycisk OK, aby utworzyć symbol.
6. Aby edytować symbol chropowatości powierzchni:
   • Wybierz opis chropowatości powierzchni w oknie graficznym lub przeglądarce, kliknij prawym przyciskiem myszy i wybierz z menu kontekstowego polecenie Edytuj.
   • Kliknij dwukrotnie opis chropowatości powierzchni w oknie graficznym lub przeglądarce.

   Zmień wymagane wartości, a następnie kliknij przycisk OK.
