Część powłoki jest plikiem części pochodnej, który można edytować i przeliczać w celu zmodyfikowania części.

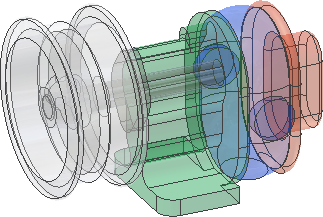

Na poniższym rysunku oryginalna część powłoki zawiera otwory. Ponieważ otwory nie zostały uaktualnione, niektóre powierzchnie wewnętrznego koła zębatego były widoczne przez otwory w powierzchni bocznej i nie zostały usunięte.
Na następnym rysunku część powłoki została zmodyfikowana poprzez wybór opcji ją upraszczających. Część nie zawiera obecnie otworów, elementów wewnętrznych ani sprzętu.
Edycja części powłoki:
- Otwórz plik części.
- Opcjonalnie kliknij prawym przyciskiem myszy górną część przeglądarki, aby określić część jako substytut..
- Opcjonalnie rozwiń folder brył i kliknij prawym przyciskiem myszy określone bryły w przeglądarce, aby ustalić widoczność i przezroczystość części.
- Kliknij prawym przyciskiem myszy zespół źródłowy w przeglądarce i wybierz opcję Edytuj zespół powłoki z menu kontekstowego. Spowoduje to otwarcie zespołu i wyświetlenie okna dialogowego Powłoka.
Uwaga: Polecenie Edytuj zespół powłoki nie jest dostępne, jeśli część wymaga uaktualnienia.
- Opcjonalnie, na karcie Komponenty, można zmienić kryteria użyte do usunięcia części lub określić komponenty, które mają zostać uwzględnione lub wykluczone.
- Można również zmienić Widok projektu, Reprezentację pozycyjną lub Poziom szczegółu, aby zastosować je do przeliczenia części Powłoki. Na przykład określ Widok projektu lub Poziom szczegółu nie zawierający komponentów wewnętrznych.
- Opcjonalnie, na karcie Element, określ element, zakresy itd., aby zachować je w zespole powłoki.
- Wybierz kartę Utwórz, aby ponownie zdefiniować Styl powłoki i Inne ustawienia.
- Opcjonalnie kliknij przycisk Podgląd, aby wizualnie potwierdzić zmiany.
- Naciśnij przycisk OK, aby przeliczyć zespół powłoki z użyciem nowych ustawień i zamknij okno dialogowe.
