Wymiar do punktu symetrii lub przecięcia

1. Na karcie Opis w panelu Wymiar kliknij polecenie Wymiar.
2. W oknie graficznym kliknij punkt symetrii lub przecięcie oraz inną linię, krawędź lub punkt.
3. Przeciągnij wymiar do odpowiedniego położenia i kliknij przycisk Umieść.
4. Kontynuuj tworzenie i wstawianie wymiarów, a następnie kliknij prawym przyciskiem myszy i wybierz polecenie Gotowe.

Uwagi:

• Zostanie wyświetlony punkt symetrii dla niezamkniętej geometrii.
• Przecięcie będzie wyświetlane jedynie dla krawędzi modelu na różnych obiektach.

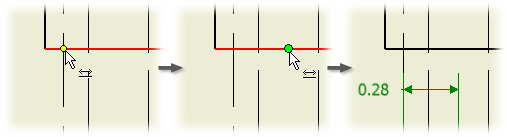

• Punkt centralny jest oznaczony zielonym punktem, a przecięcie żółtym punktem.
• Można tworzyć i ponownie dołączać wymiary do fizycznych przecięć rzutowanych krawędzi, ale nie do przecięć ich wydłużeń.
• Symetrie oraz przecięcia muszą istnieć w tym samym widoku.

Dodawanie wymiarów do przecięć linii przedłużenia

1. Na wstążce kliknij kartę Opisz panel Wymiar Wymiar.

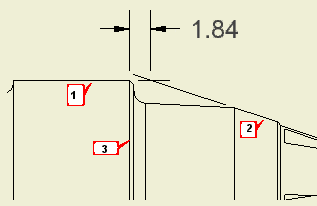

2. Wybierz pierwszą linię (1), aby zdefiniować przecięcie.
3. Kliknij prawym przyciskiem myszy i wybierz z menu polecenie Przecięcie.
4. Wybierz drugą linię, aby zdefiniować oznaczone przecięcie. W razie potrzeby linie można przedłużać, a ich przecięcie będzie pierwszym punktem wymiaru.
5. Wybierz krawędź modelu, aby zdefiniować wymiar. Można także wykonać kroki 2-4, aby zdefiniować kolejne przecięcie, lub wybrać punkt w widoku rysunku.
6. Przeciągnij wymiary do pożądanego położenia.
7. Kliknij, aby umieścić wymiar na rysunku.

Uwaga: Wszystkie geometrie, które określają wymiar muszą należeć do tego samego widoku rysunku.

Pokaż, jak wymiarować z oznaczonego przecięcia.
