Dodawanie opisu z linią odniesienia

Można dołączyć opis tekstowy do określonego widoku lub geometrii, zmieniając format tekstu, jednostkę miary i linię odniesienia.

Opcja Tekst linii odniesienia umożliwia dodawanie do rysunków opisów z liniami odniesienia. Po dołączeniu linii odniesienia opisu do widoku lub geometrii wewnątrz widoku, opis jest przesuwany lub usuwany razem z widokiem.

Uwaga: Domyślny format tekstu zależy od tekstu linii odniesienia, określonego przez styl domyślny obiektów lub aktywny standard rysunkowy.

Wskazówka: Podczas tworzenia linii odniesienia przytrzymaj klawisz CTRL na klawiaturze, aby włączyć przyciąganie linii odniesienia w krokach co 15°.

Dodawanie opisu z linią odniesienia

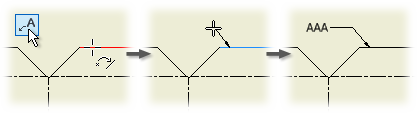

Na wstążce kliknij kartę Opisz panel Tekst Tekst linii odniesienia. Kliknij w oknie graficznym, aby ustawić punkt początkowy dla linii odniesienia. Po umieszczeniu punktu na wyróżnionej krawędzi lub punkcie, linia odniesienia jest dołączana do krawędzi lub punktu. Aby utworzyć linię pomocniczą, przeciągnij punkt dołączenia dla linia odniesienia wzdłuż krawędzi. Przesuń kursor i kliknij aby dodać wierzchołek do linii odniesienia. Dodać można dowolną liczbę wierzchołków. Aby wyświetlić okno dialogowe Formatowanie tekstu, kliknij prawym przyciskiem myszy w miejscu gdzie wstawiony ma być tekst i wybierz Kontynuuj. Wpisz tekst w polu tekstowym w oknie dialogowym Formatowanie tekstu. Aby dodać symbole oraz nazwane parametry, albo aby zmienić formatowanie tekstu, można skorzystać z opcji okna dialogowego. Pokaż, w jaki sposób wstawić do rysunku tekst linii odniesienia Uwaga: Zmiana formatowania tekstu w oknie dialogowym nadpisuje styl podrzędny tekstu stylu wymiarowania tylko dla danego tekstu. Aby zmienić domyślne formatowanie całego tekstu, zmień ustawienia określonego stylu podrzędnego tekstu lub styl domyślny obiektu, określając inny styl wymiarowania.

Edytuj tekst linii odniesienia

W opisie można edytować tekst, symbole lub parametry.

1. Wybierz tekst linii odniesienia, kliknij prawym przyciskiem myszy i wybierz z menu polecenie Edytuj tekst linii odniesienia.
2. W oknie dialogowym Formatowanie tekstu kliknij w polu tekstowym, aby określić punkt wstawienia. Użytkownik może usunąć lub dodać tekst, lub też skorzystać z opcji okna dialogowego, aby dodać symbole oraz nazwane parametry lub zmienić formatowanie tekstu.

Zmiana atrybutów jednostek tekstu linii odniesienia

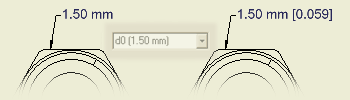

Można ustawić tekst linii odniesienia w taki sposób, aby były wyświetlane dwa rodzaje jednostek miar. Będzie on wyświetlany w jednostkach określonych w skojarzonym standardzie rysunkowym oraz w zdefiniowanych jednostkach alternatywnych.

1. Wybierz tekst linii odniesienia, kliknij prawym przyciskiem myszy i wybierz z menu polecenie Edytuj atrybuty jednostek.
2. Kliknij, aby usunąć zaznaczenie z pola wyboru Użyj zapisu znormalizowanego.
3. Ustaw atrybuty.

Edycja grotu strzałki

Można zmienić symbol zakończenia dla linii pomocniczej.

1. Wybierz tekst linii odniesienia, kliknij prawym przyciskiem i wybierz z menu Zmień groty strzałki.
2. Kliknij w oknie dialogowym Zmień groty strzałki ikonę strzałkę i wybierz z listy odpowiednie zakończenie.

Dodawanie wierzchołków do linii odniesienia

Użytkownik może dodać punkty do linii odniesienia oraz przesunąć niniejsze punkty w celu zdefiniowania dodatkowych wierzchołków dla linii.

1. Wybierz tekst linii odniesienia, kliknij prawym przyciskiem myszy i wybierz z menu polecenie Dodaj wierzchołek/linię odniesienia.
2. Przesuń kursor ponad linię i klikając umieścić nowy punkt.
3. Kliknij nowy punkt i przeciągnij go do potrzebnego położenia.

Zmiana stylu podczas tworzenia tekstu linii odniesienia

Na karcie Opis, w panelu Format, kliknij strzałkę na liście Styl, a następnie wybierz styl.

Zmiana stylu istniejącego tekstu linii odniesienia

Wybierz tekst linii odniesienia, który ma zostać zmieniony, a następnie na karcie Opis (panel Format) kliknij ikonę strzałki na liście Style standardowego paska narzędzi i wybierz styl.
