Przed przekazaniem pliku część do usługi Configurator 360 należy przygotować model, wykonując następujące czynności.
- Dostęp:
-
Wstążka:
karta Autodesk 360
panel Configurator 360
Przekaż do usługi Configurator 360
Aby uzyskać więcej informacji na temat wskazówek dotyczących plików do przekazania, zobacz temat Configurator 360 — pomoc online.
Przed przekazaniem pliku do usługi Configurator 360 wykonaj następujące czynności:
- Zidentyfikuj prostą część w programie Inventor (.ipt), aby ją przekazać, upewniając się, że model działa w programie Inventor.
- Wybierz część zawierającą tylko kilka widocznych parametrów, których nazwy zostaną zmienione lub które zostaną utworzone w oknie parametrów programu Inventor. Parametry oznaczone jako kluczowe również są przetwarzane. Wybierz część, która:
- Nie zawiera odniesień zewnętrznych (takich jak elementy pochodne).
- Nie zawiera złożonych funkcji programu Inventor.
- Zawiera co najmniej jeden parametr.
- W usłudze Configurator 360 odczytywane są parametry i wyświetlane jest okno dialogowe edycji.
- Zaznacz kluczowe pola wyboru, które zawierają wszystkie ważne parametry do ujęcia w interfejsie użytkownika usługi Configurator 360.
- Zmień nazwy parametrów modelu (zmień styl z d0), które zostaną uwzględnione w interfejsie użytkownika usługi Configurator 360. Wszystkie parametry modelu o zmienionych nazwach i parametry użytkownika zostaną uwzględnione w interfejsie użytkownika usługi Configurator 360.
Uwaga:- Po zakończeniu przekazywania w kliencie usługi Configurator 360 można wyświetlić parametry w nowej wygenerowanej aplikacji. W witrynie usługi Configurator 360 można również edytować listę widocznych parametrów.

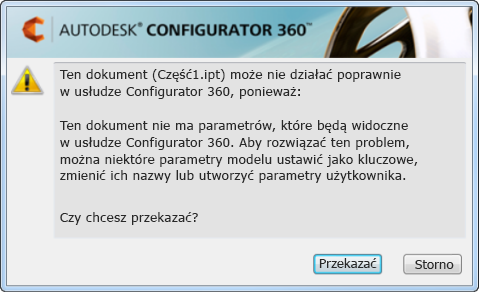

- Jeśli plik części nie został prawidłowo przygotowany, wyświetlany jest następujący komunikat o błędzie:
- Korpusy bryłowe 3D są wyświetlone w przeglądarce internetowej usługi Configurator 360 odbiorcy. W momencie zatrzymania interakcji, po krótkim opóźnieniu, w uaktualnionym obrazie renderowanym są wyświetlane tekstury, materiały, przezroczystość i elementy inne niż bryły/elementy 3D, które się aktualnie znajdują w modelu programu Inventor. Geometria konstrukcyjna, która znajduje się w modelu programu Inventor nie jest wyświetlana.
