Użyj narzędzia Odsuń, aby skopiować lub przesunąć wybrany element, taki jak linia modelu, linia detalu, ściana lub belka, o określoną odległość równolegle do wybranego elementu.
Narzędzie to można stosować do jednego elementu lub do łańcuchów elementów należących do tej samej rodziny. Odległość odsunięcia może być określana przez przeciągnięcie wybranego elementu lub poprzez podanie wartości.
Aby odsunąć element lub kopię elementu
- Kliknij kolejno kartę Zmień
panel Zmień
(Odsunięcie).
- Na pasku opcji wybierz sposób określenia odległości odsunięcia:
Jeśli chcesz... Wtedy... przeciągnąć wybrany element o żądaną odległość wybierz opcję Graficznie. podać wartość dla odległości odsunięcia wybierz Numerycznie. W polu Odsunięcie wpisz wartość dodatnią. - Jeśli chcesz utworzyć i odsunąć kopie wybranego elementu, na pasku opcji wybierz opcję Kopia. Jeśli w poprzednim etapie wybrano opcję Graficznie, ten sam efekt można uzyskać, trzymając wciśnięty klawisz Ctrl i jednocześnie przesuwając wskaźnik.
- Wybierz element lub łańcuch do odsunięcia.
Jeśli odległość odsunięcia określono za pomocą opcji Numerycznie, na tej odległości zostanie wyświetlona linia podglądu od wyróżnionych elementów po stronie, po której znajduje się wskaźnik myszy, tak jak pokazano na rysunku.

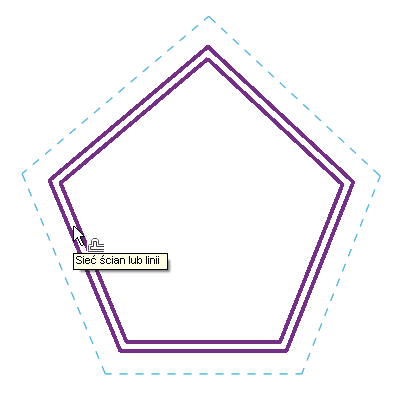

Wskaźnik myszy na zewnętrznej powierzchni ściany

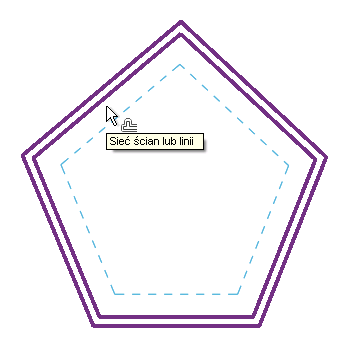

Wskaźnik myszy na wewnętrznej powierzchni ściany
- Przesuń wskaźnik myszy, aby wyświetlić linię podglądu w żądanym położeniu odsunięcia, a następnie kliknij, aby przesunąć element lub łańcuch do tego położenia lub aby umieścić w tym miejscu kopię. Jeśli wybrano opcję Graficznie, należy kliknąć, aby wybrać wyróżniony element, a następnie przeciągnąć go na żądaną odległość i kliknąć jeszcze raz. Po rozpoczęciu przeciągania zostanie wyświetlony wymiar nasłuchu; będzie możliwe podanie określonej odległości odsunięcia.
