Przesuwanie punktu bazowego projektu

Po wstępnym zdefiniowaniu współrzędnych punktu bazowego projektu można go przesunąć w późniejszym momencie, jeśli to konieczne.

Przed przesunięciem punktu bazowego projektu trzeba określić, czy należy go przesunąć, gdy jest on zaczepiony lub niezaczepiony:

• Aby przesunąć cały model w stosunku do punktu pomiarowego, przesuń zaczepiony punkt bazowy projektu.
• Aby przesunąć punkt bazowy projektu do innego położenia w modelu, przesuń niezaczepiony punkt bazowy projektu.
• Aby przywrócić punkt bazowy projektu do początku wewnętrznego, odepnij go i użyj narzędzia Przesuń do położenia początkowego.

Aby przesunąć punkt bazowy projektu

1. Wybierz punkt bazowy projektu w widoku planu terenu lub innym widoku, w którym jest wyświetlany punkt bazowy projektu.
2. Kliknij spinacz, aby zmienić jego stan na zaczepiony lub niezaczepiony w zależności od tego, w jaki sposób chcesz przesunąć punkt bazowy projektu.

   W poniższych sekcjach znajduje się więcej szczegółów.

3. Przeciągnij punkt bazowy projektu w wybrane miejsce.

   Można również użyć palety Właściwości lub pól Punkt bazowy projektu w obszarze rysunku, aby wprowadzić wartości N/S (współrzędna północna), E/W (współrzędna wschodnia), Rzędna i Kąt do północy rzeczywistej.

   Ustawienie kąta na północ rzeczywistą odbywa się w identyczny sposób jak przy użyciu narzędzia Obróć w kierunku północy rzeczywistej.

4. Jeśli punkt bazowy projektu jest niezaczepiony, przypnij go ponownie.
5. Opcjonalnie: aby upewnić się, że punkt bazowy projektu nie przesuwa się przypadkowo, przypnij go w miejscu, klikając kolejno kartę Zmieńpanel Zmień (Przypnij).

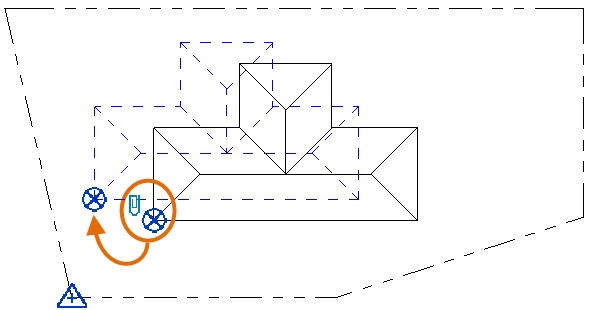

Przesuwanie całego modelu w stosunku do punktu pomiarowego

Chcesz przesunąć model względem układu współrzędnych pomiarów. Punkt pomiarowy jest zdefiniowany poprawnie, ale model jest w nieprawidłowym położeniu w odniesieniu do niego.

Aby to zrobić, należy przesunąć zaczepiony punkt bazowy projektu lub użyć narzędzia Zmień położenie projektu.

Współrzędne w modelu zostają zaktualizowane w celu odzwierciedlenia zmiany odległości między punktem bazowym projektu a punktem pomiarowym.

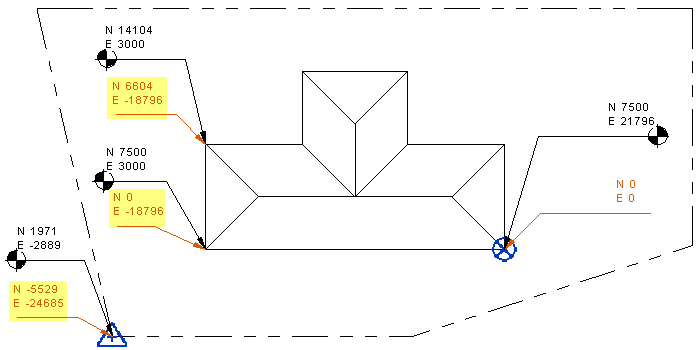

Na poniższej ilustracji współrzędne czarnego punktu są oparte na punkcie pomiarowym, a współrzędne pomarańczowego są oparte na punkcie bazowym projektu. Podczas przesuwania zaczepionego punktu bazowego projektu zmieniają się tylko współrzędne wyróżnione kolorem żółtym.

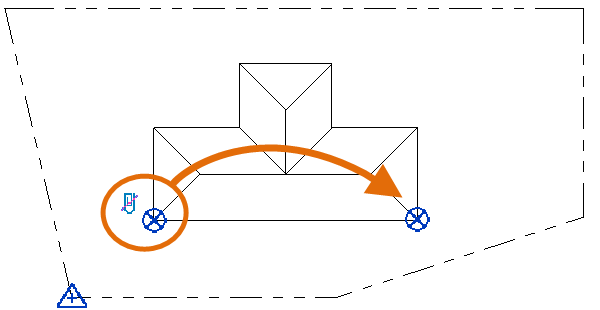

Przesuwanie punktu bazowego projektu do innego położenia w modelu

Załóżmy na przykład, że chcesz przesunąć punkt bazowy projektu z jednego narożnika budynku do innego.

Aby to zrobić, odepnij punkt bazowy projektu i przesuń go.

Współrzędne w modelu zostają zaktualizowane w celu odzwierciedlenia zmiany odległości między punktem bazowym projektu a punktem pomiarowym.

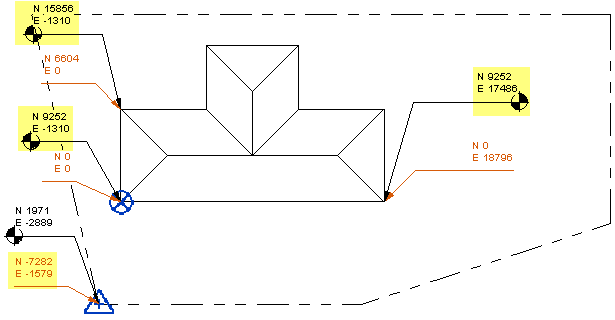

Na poniższej ilustracji współrzędne czarnego punktu są oparte na punkcie pomiarowym, a współrzędne pomarańczowego są oparte na punkcie bazowym projektu. Podczas przesuwania niezaczepionego punktu bazowego projektu zmieniają się tylko współrzędne wyróżnione kolorem żółtym.

Przesuwanie punktu bazowego projektu do początku wewnętrznego

Podczas tworzenia nowego modelu punkt bazowy projektu i punkt pomiarowy są domyślnie umieszczane w położeniu początku wewnętrznego, nazywanym także położeniem początkowym. Aby określić układ współrzędnych projektu, przesuń punkt bazowy projektu od początku wewnętrznego do innego położenia, takiego jak róg budynku.

Aby w późniejszym momencie przywrócić położenie początkowe punktu bazowego projektu, wykonaj następujące czynności:

1. Wybierz punkt bazowy projektu i odepnij go.
2. Prawym przyciskiem myszy kliknij punkt bazowy projektu, a następnie kliknij opcję Przesuń do położenia początkowego.
