Camadas de mesclagem

Na lição anterior, você adicionou camadas ao mapa composto enquanto estava no modo Normal. Neste modo, nenhuma fusão entre camadas acontece: Visibilidade é determinada exclusivamente por cada camada do canal alfa.

Com os modos de combinação, você pode produzir efeitos interessantes escolhendo pixels na camada superior e os interagíndo com os de baixo. Nesta lição, você irá utilizar duas técnicas de mesclagem para adicionar mais camadas para mapa composto.

Configurar a lição:

• Continue a partir da lição anterior ou abra composite_first_textures.max.

Adicionar sujeira para a parte inferior da porta com a mesclagem Multiply:

1. No Editor Slate Marial, clique duas vezes no nó do mapa composto de maneira que seja possível ver seus parâmetros.
2. Na parte superior em Composite Layers suspensa, clique em (Add A New Layer).
3. Arraste um nó do bitmap do navegador para a vista ativa.

   3ds Max Abre uma caixa de diálogo de arquivo.

   Na caixa de diálogodo arquivo, selecione dirt-bottom.jpg e, a seguir, clique em Abrir.

   Este arquivo exibe a sujeira na parte inferior da porta.



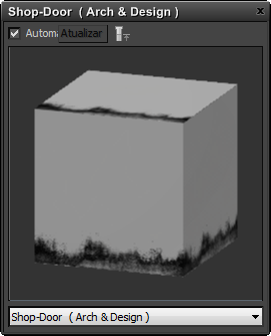

   Bitmap usado na primeira operação de mesclagem

4. Ligue o novo nó de Bitmap ao componente da Camada 4 do mapa composto..

   Este é um arquivo de imagem .jpg que não tem nenhum canal alfa. Ela obscurece completamente todas as camadas abaixo dela.

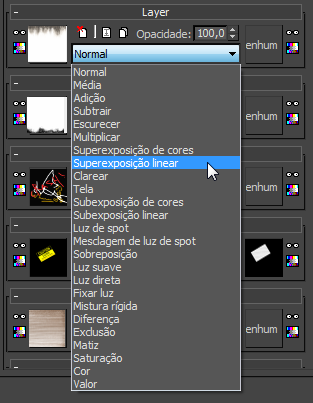

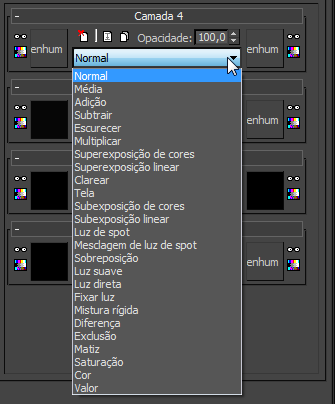

5. Na camada 4, abra a lista suspensa Blending Mode.


   Além do modo normal, a qual temos usado até agora, há uma variedade de outros métodos para mesclagem de camadas.

6. Experimente com as técnicas de mesclagem ao escolher algumas opções a partir da lista.

   As opções se parecem com as disponíveis em Paint programs como Photoshop e Combustion. Para obter uma descrição de cada opção de mesclagem, consulte Mapa composto.

7. Selecione Multiply a partir da lista.

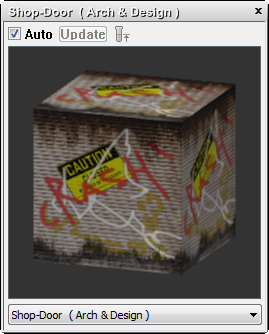

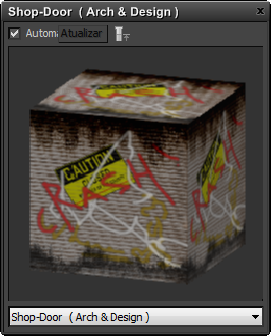

   A primeira operação de mesclagem usando Multiply

   Esta opção multiplica o valor das cores de todas as camadas no compósito. Os canais de cor não branca têm valores menores do que 1.0, de modo que a multiplicação tende a produzir as cores mais escuras, tal condição que você irá corrigir agora.

8. Na camada 4, altere o valor de Opacity Value para 80.0, e em seguida pressione Enter.


   A opacidade reduzida da camada superior resulta em uma sobreposição mais clara da sujeita.



Adicionar sujeira para a parte superior da porta com Linear Burn:

1. Na parte superior da opção Composite Layers, clique em (Add A New Layer).
2. Arraste um nó do bitmap do navegador para a vista ativa.

   3ds Max abre uma caixa de diálogo de arquivo.

   Na caixa de diálogo, selecione dirt-top.jpg e, a seguir, clique em Open.

   Este arquivo exibe a sujeira na parte superior da porta.



   Bitmap usado na segunda operação de mesclagem

3. Ligue o novo nó de bitmap com o componente da camada do mapa composto.

   Este arquivo é também uma imagem .jpg que obscurece completamente todas as camadas abaixo dela.


4. Na camada 5 , selecione Linear Burn linear na lista suspensa Blending Mode.


   Linear Burn blending combina o novo mapa sujo com camadas subjacentes.

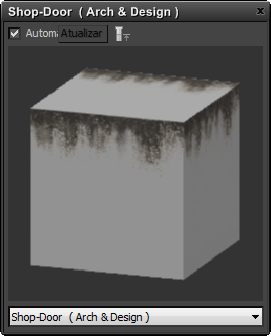

   Segunda operação de mesclagem utilizando o Linear Burn

   Linear Burn combina a cor de pixels na camada superior com as cores das camadas subjacentes. Quanto mais escurafor a cor a camada 5, maior o efeito. Como resultado, o padrão de fusão é muito escuro.

5. Na camada 5, altere o valor de opacidade em Opacity Value para 70,0, e em seguida pressione Enter.


   Agora a sujeira na parte superior da porta, da mesma forma que a sujeira na parte inferior, misturam-se bem com as outras texturas.



Adicionar informações de textura para o compósito:

1. Minimize o Editor Slate Material.
2. Ative a Camera01 e, a seguir, na barra de ferramentas principal, clique em (Render Production).


   O obturador mostra bons detalhes, mas em uma renderização com sombras, sua superfície corrugado apresenta falta de profundidade. Você irá corrigir isso ao adicionar informações de textura do mapa shutters.jpg .

3. Na janela da frames renderizados, clique em (Clone Rendered Frame Window).
4. Restaurar o Editor Slate Material (pressione m).

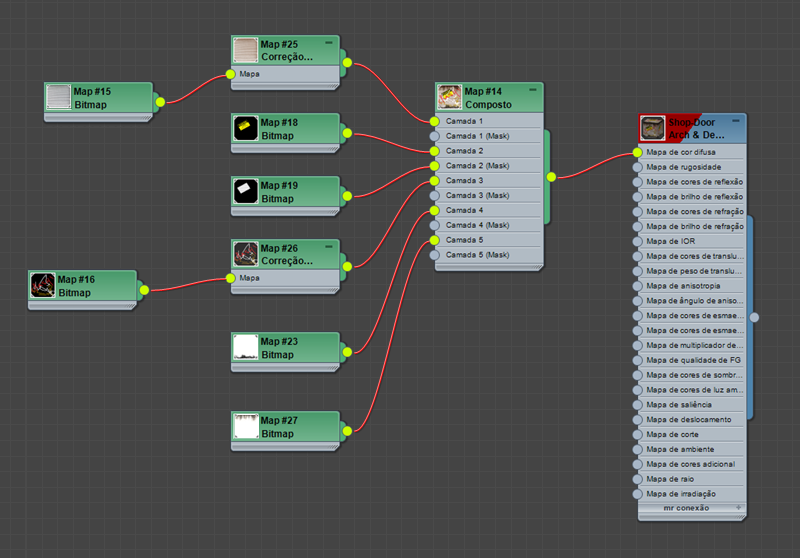

5. No Editor Slate Material, clique em (Zoom Extents) para exibir toda a árvore de materiais, e pressione a tecla L para organizar o layout.

6. Ligue o nó de bitmap original que contém shutters.jpg (está na parte superior esquerda) para o componente do Bump Map doShop Doormaterial node.

7. Clique duas vezes no Shop Door Material Node para que seja possível ver seus parâmetros.
8. Expanda os Mapas com Propósitos Especiais. O botão para o mapeamento de saliência deve mostrar que shutters.jpg foi atribuído. Alterar o valo (o campo numérico à direita da seleção Bump) para 3.

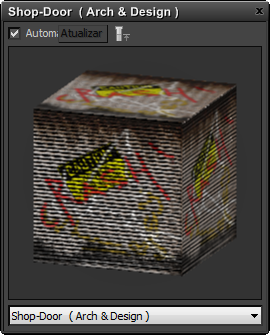

   O efeito da pré-visualização é exagerado.


9. Renderizar a Camera01 viewport novamente e compare os resultados com a estrutura renderizada clonada.

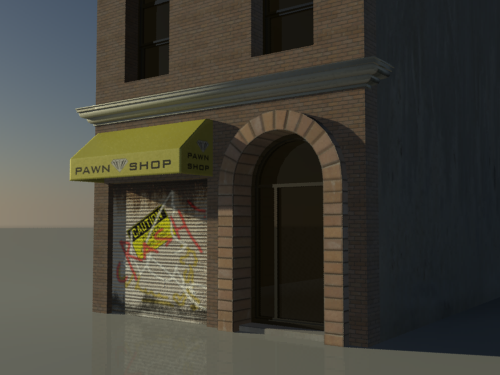

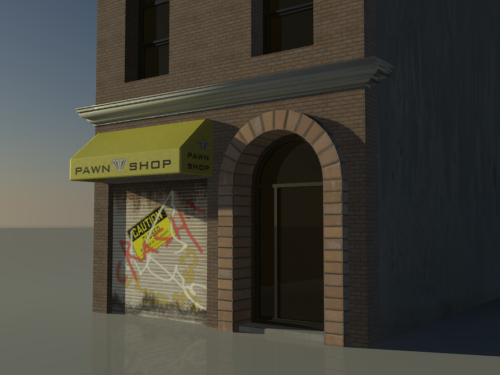

   Porta do obturador composta inteiramente, renderizadas com o Bump Mapping.

   O obturador perdeu seu olhar plano e aparece mais tridimensionais.

Salve o trabalho:

1. Salvar a cena como my_pawnshop_composite.max.

   Se desejar, é possível Abrir composite_completed.max e comparar seu trabalho com um arquivo de cena deste tutorial.

2. Se você desativou a opção Use Real-World Texture Coordinates no início deste tutorial, então a partir do menu principal, vá para Customize Preferences Painel General Grupo Texturas Coordenadas e ative a opção novamente.

Salve o trabalho:

• Salvar a cena como my_shop_door_completed.max.

Resumo

Neste tutorial, você aprendeu a criar um mapa composto consistido de múltiplas camadas de imagens. Você utilizoudo as informações do canal alfa e uma máscara para controlar a transparência da imagem, também utilizou os modos de mesclagem como uma forma alternativa de especificar como as camadas são compostas.
