Como será demonstrado, a adição de um loop de borda na geometria da asa criou um problema com a entrada de ar. Nesta lição, você corrigirá esse problema e refinará ainda mais a forma da entrada.
Configurar a lição:
- Continue trabalhando na cena da lição anterior ou
abra
\modeling\p47\p47_wings_complete.max.
- Se você abrir o arquivo,
selecione P-47. Na faixa de opções
painel Modelagem de polígonos, clique em Modo modificar e, a seguir, clique em
(Anteriormente Modificador) para ir para o nível de Polígono editável da pilha. - Na faixa de opções painel Modelagem de polígonos, clique em
(Exibir o resultado final) para ativá-lo.
Use NURMS novamente para verificar o trabalho:
- Pressione Alt+X para desativar a exibição de Raio X e, em seguida, na faixa de opções implementação Editar, ative
(NURMS). No painel Usar NURMS, aumente o número de iterações para 2. - Ative a viewport Perspectiva e pressione F4 para desativar Faces com bordas.

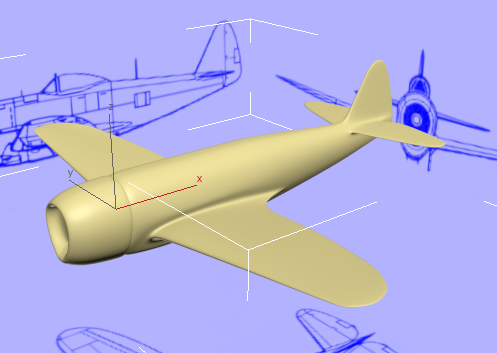

O modelo suavizado mostra que as asas estão bem-sucedidas.
-

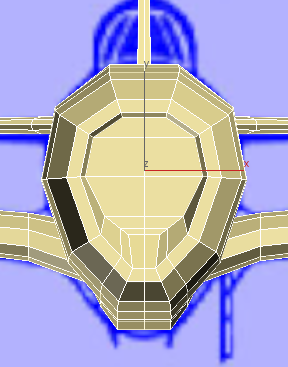

Aumente o zoom e faça panorama
na viewport Esquerda para obter uma boa visualização da entrada de ar. Pressione F4 para desativar Faces com bordas.

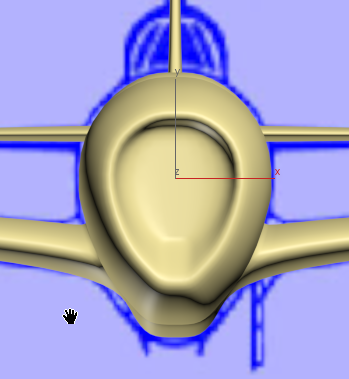

Duas bordas na borda inferior da entrada estão mais afiadas do que deveriam estar. Isso provém do contorno adicional criado com o Contorno rápido durante a preparação da extrusão das asas. Você corrigirá isso neste procedimento.
- Clique em
(NURMS) novamente para desativá-lo.
Corrija as bordas da entrada de ar:
- Na viewport Frontal, pressione F4 para ativar Faces com bordas novamente.
- Vá para

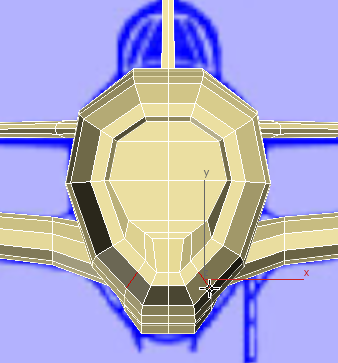

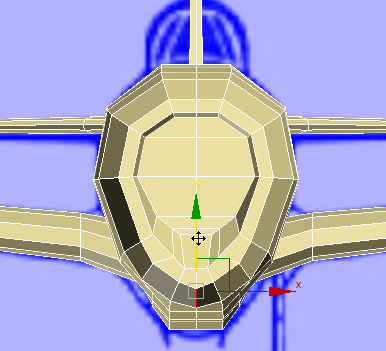

(Aresta) de subobjetos de nível. Na parte frontal da capota do motor, selecione a nova borda que está no canto inferior direito da viewport.
- Na faixa de opções painel Editar, ativar
(Restringir para Borda) e, em seguida, em

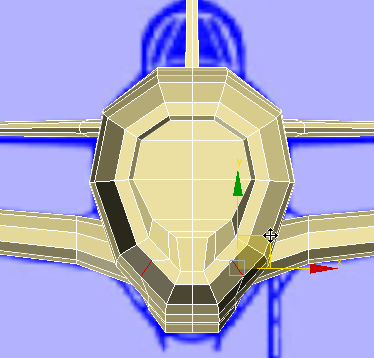

Mover a aresta para cima para sobre o centro da face é ativada.
- Na faixa de opções implementação Editar, ative

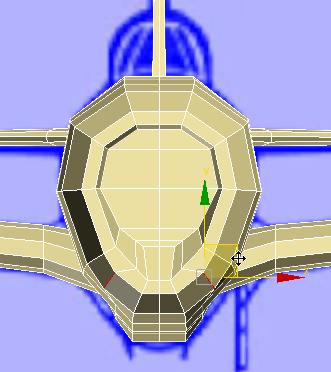

(Restringir para nada) e mova a borda novamente, para fora desta vez, de modo que a parte da entrada da capota do motor fique um pouco mais arredondada.
- Selecione a borda central na parte inferior da frente da entrada e mova-a para abaixo ao longo do eixo Y.

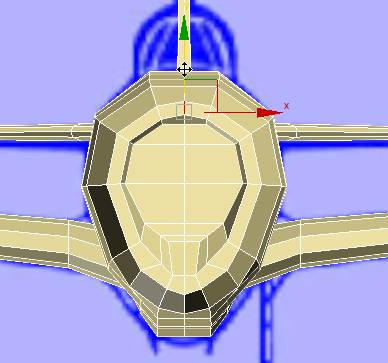

- Selecione a borda correspondente no topo da entrada e mova ligeiramente para cima ao longo do eixo Y.
- Cancele a seleção de todas as bordas.
- Ative (NURMS) novamente e pressione F4 para desativar Faces com bordas.

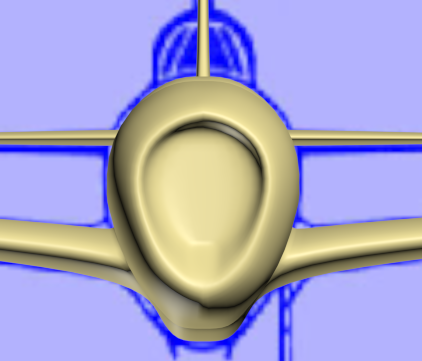

Agora a parte da entrada da capota está bem melhor.
- Clique em (NURMS) novamente para desativar a suavização.
Salve o trabalho:
- Salvar a cena como p47_wings_intake_fixed.max.
