Um modelo é onde todo o trabalho é realizado dentro do ArtCAM. O modelo inclui os vetores, bitmaps, relevos e percursos a serem utilizados para a manufatura de um produto. Quando você cria um modelo, precisa especificar as dimensões da folha de material onde o design do produto será criado, a resolução em que você deseja trabalhar, a origem do modelo, e as unidades nas quais você deseja trabalhar.
Para criar um modelo:

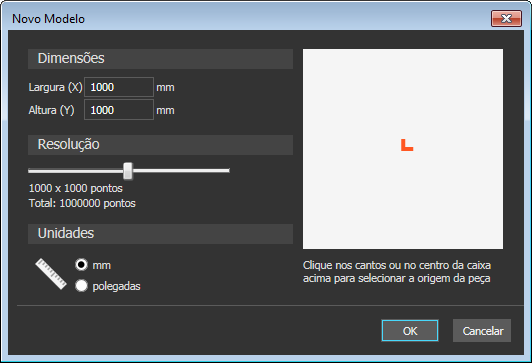

- Na tela inicial, clique em Novo Modelo. O diálogo Novo Modelo é exibido.
- Selecione as Unidades em que você deseja trabalhar.
- Insira a Largura (X) e a Altura (Y) do modelo. A caixa branca exibida no diálogo é atualizada para representar a forma da folha de material.
- Clique e arraste a barra deslizante para especificar a Resolução do modelo. O número de pixels é atualizado.
- Clique no centro ou num canto da caixa branca para especificar a origem do modelo. A posição do ícone de origem
é atualizada.
- Clique OK para criar o modelo. O diálogo é fechado e o ArtCAM alterna para a exibição da tela do modelo.
