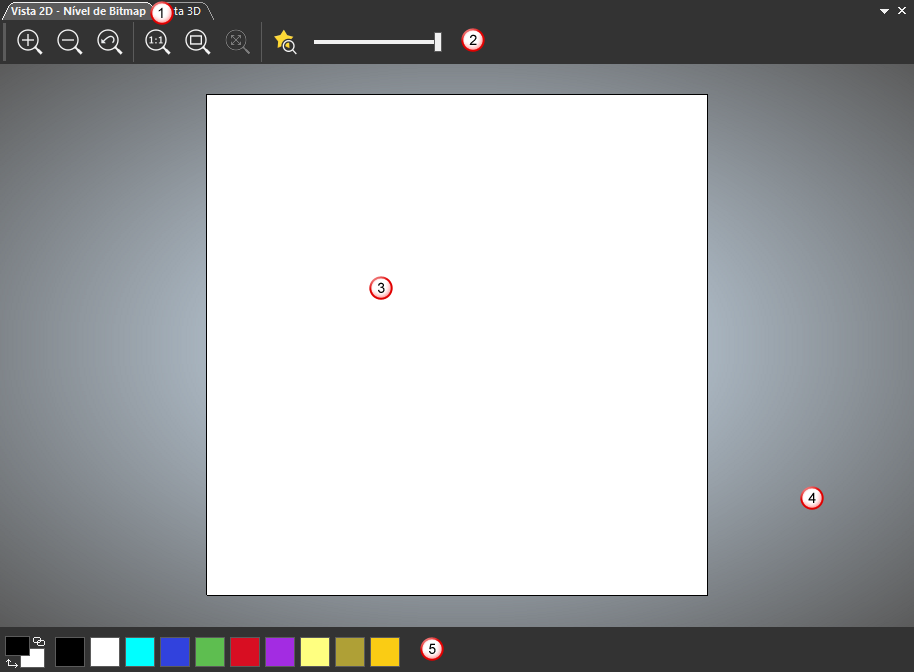

Quando você seleciona a guia Vista 2D, a vista 2D é exibida. Por exemplo:
|
Área |
Descrição |
|---|---|
|
|
A guia Vista 2D, que exibe o nome da vista e o nível de bitmap atualmente ativo. |
|
|
A barra de ferramentas Vista 2D. |
|
|
A área do modelo. |
|
|
O fundo da tela. |
|
|
A Palheta de cores. |
Ao trabalhar em um modelo aberto, a vista 2D exibe:
- o desenho no nível de bitmap atualmente ativo.
- o desenho em todos os níveis de vetor visíveis.
- folhas.
- uma pré-visualização de todos os percursos 2D calculados.
- uma pré-visualização do nível de relevo atualmente ativo.
- uma escala de cinza do relevo composto.
Você pode criar vistas 2D múltiplas e, para cada vista 2D criada, você pode alterar o seu nome.
