Utilize essa opção de menu para tomar uma seleção de nós dentro de um vetor desagrupado selecionado e converter seus segmentos lineares ou em arco adjacentes num único segmento de curva Bézier. Esse processo é conhecido como suavização.
Selecione Vetor > Spline Vetores para exibir o painel Spline Vetores.
Nota: O botão Spline Vetores
nas barras de ferramentas Design e Edição de Vetor é um atalho para essa opção de menu.
nas barras de ferramentas Design e Edição de Vetor é um atalho para essa opção de menu.

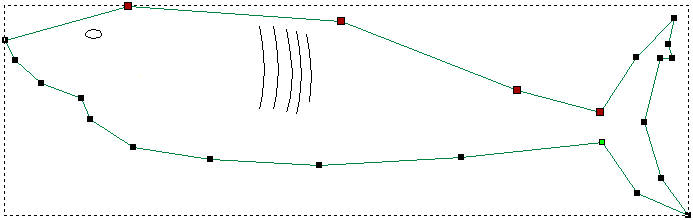

No exemplo a seguir, o desenho de vetor em forma de tubarão é composto inteiramente por segmentos lineares:

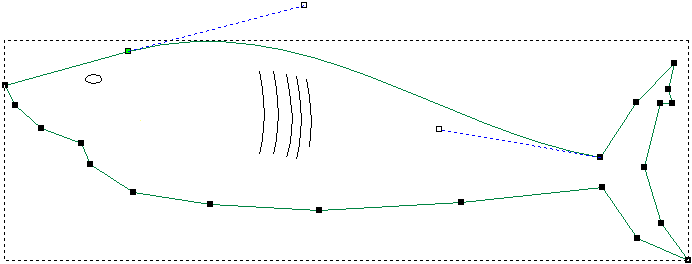

Quando os segmentos lineares entre uma seleção de quatro nós ao longo da porção superior do desenho de vetor sofrem spline, a forma muda consideravelmente:
O painel Spline Vetores contém as seguintes configurações:
- Tolerância — Esse valor determina a precisão com que as formas de quaisquer curvas são seguidas. Especifique a distância máxima que um nó pode estar do segmento selecionado. Se você inserir um valor pequeno, cálculo é mais lento e segmentos Bézier pequenos são criados.
- Ignorar segmentos retos — Quando selecionado, todos os segmentos lineares na seleção de vetor são substituídos por segmentos de curva Bézier.
- Preservar segmentos retos — Quando selecionado, segmentos lineares iguais ou mais longos que a distância Manter linhas maiores que são mantidos como segmentos lineares.
- Informação de Vetores Selecionados — Essa área exibe o número total de segmentos e nós (incluindo pontos de controle) dentro da seleção de vetor atual, e o número de segmentos lineares, em arco e Bézier que constituem o total.
- Spline — Clique para aplicar spline a todos os segmentos selecionados. Os segmentos lineares e em arco unidos aos nós selecionados são convertidos em segmentos Bézier. O ArtCAM exibe o novo número total de segmentos e nós (incluindo pontos de controle) dentro da seleção, e o novo número de segmentos lineares, em arco e Bézier que constituem o total.
Para aplicar spline a um vetor ou seleção de nós dentro de um vetor:
- Acesse o modo de edição de nó.
- Selecione o vetor desagrupado ao qual você deseja aplicar spline. O vetor selecionado é cercado por uma caixa limitante, dentro da qual você pode observar os segmentos, nós e pontos de controle.
- Caso apenas deseje aplicar spline a segmentos específicos dentro do vetor selecionado, selecione os nós e pontos de controle aos quais esses segmentos se associam. Os pontos selecionados são exibidos em vermelho.
- Selecione Vetor > Spline Vetores ou clique em para exibir o painel Spline Vetores.
- Especifique suas configurações no painel.
- Clique em Spline para aplicar spline a todos os segmentos selecionados.
