Utilize a ferramenta Transformar para mover, rotacionar e escalar interativamente uma montagem, ou itens individuais dentro de uma montagem.
Quando uma montagem, uma malha ou uma gema estiver selecionada na Árvore de Projeto, clique no botão Transformar
para exibir as configurações de transformação abaixo da barra separadora. As configurações disponíveis mudam dependendo da ação selecionada.
|

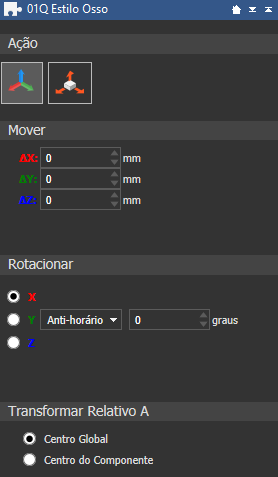

Configurações de transformação com Mover e Rotacionar selecionado:
|

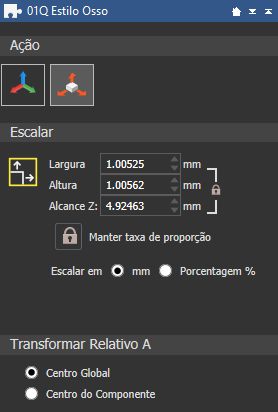

Configurações de transformação com Escalar selecionado:
|
As seguintes configurações estão disponíveis:
- Ação — Selecione a ação de transformação que você deseja executar:

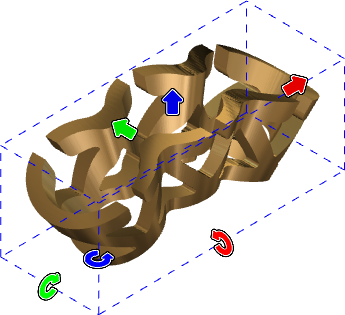

Mover e Rotacionar — Clique para acessar o modo deslocar. Uma caixa limitante com alças de controle é desenhada em torno do item:
— Arraste essa alça para rotacionar o item em torno do eixo X.
— Arraste essa alça para rotacionar o item em torno do eixo Y.
— Arraste essa alça para rotacionar o item em torno do eixo Z.
— Arraste essa alça para mover o item ao longo do eixo X.
— Arraste essa alça para mover o item ao longo do eixo Y.
— Arraste essa alça para mover o item ao longo do eixo Z.

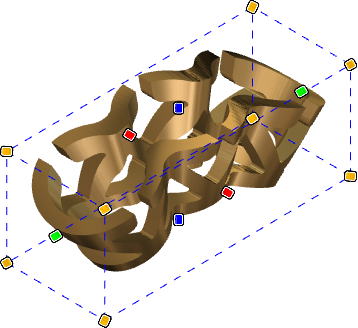

Escalar — Clique para acessar o modo escalar. Na vista, uma caixa limitante com alças de controle é desenhada em torno do item:
— Arraste essa alça para escalar o item ao longo do eixo X.
— Arraste essa alça para escalar o item ao longo do eixo Y.
— Arraste essa alça para escalar o item ao longo do eixo Z.
— Arraste essa alça para escalar o item em todas as direções.
- Mover — Insira valores nas caixas X, Y e Z, e então clique em Aplicar para mover o item selecionado por uma distância exata. Essa área somente está disponível em modo deslocar.
- Rotacionar — Selecione um eixo, escolha uma direção, e então insira um ângulo na caixa para rotacionar o item selecionado por um valor exato. Essa área somente está disponível em modo deslocar.
- Escalar — Insira valores nas caixas Largura, Altura ou Alcance Z para escalar o item selecionado por um valor exato. Essa área somente está disponível em modo escalar.
Manter Taxa de Proporção — Quando selecionado (travado), as proporções do item selecionado são preservadas. Quando não selecionado (destravado), as proporções não são preservadas.
- Escalar em — Escolha entre especificar o tamanho do item selecionado em unidades de comprimento ou como uma porcentagem do tamanho original.
- Transformar Relativo A — Escolha entre transformar o item selecionado com relação ao Centro Global ou ao Centro do Componente.
