Utilize as opções na área Perfil de Profundidade para especificar como você deseja controlar a forma do corte executado pela ferramenta selecionada:
- Plano — Usinar num nível Z constante durante cada corte.
- Curva Negativa — Usinar utilizando uma seção transversal curvada.
- Vetor Selecionado — Utilizar um vetor específico para controlar a forma.
Se você selecionar um perfil de profundidade Plano ou Curva Negativa, as seguintes opções são exibidas:
- Profundidade Inicial — Especifique a profundidade (Z) em que você deseja usinar a textura.
- Profundidade Final Mínima — Especifique a profundidade mínima (Z) da textura.
- Profundidade Final Máxima — Especifique a profundidade máxima (Z) da textura.
Se você selecionar o perfil de profundidade Vetor Selecionado, as seguintes opções são exibidas:
- Definir Como Perfil de Profundidade — Selecione o vetor desagrupado aberto que você deseja utilizar e então clique em Definir Como Perfil de Profundidade.Nota: As coordenadas X do nó final do vetor precisam ser maiores que as do seu nó inicial.
- Profundidade Final Mínima — Especifique a profundidade mínima (Z) da textura.
- Profundidade Final Máxima — Especifique a profundidade máxima (Z) da textura.

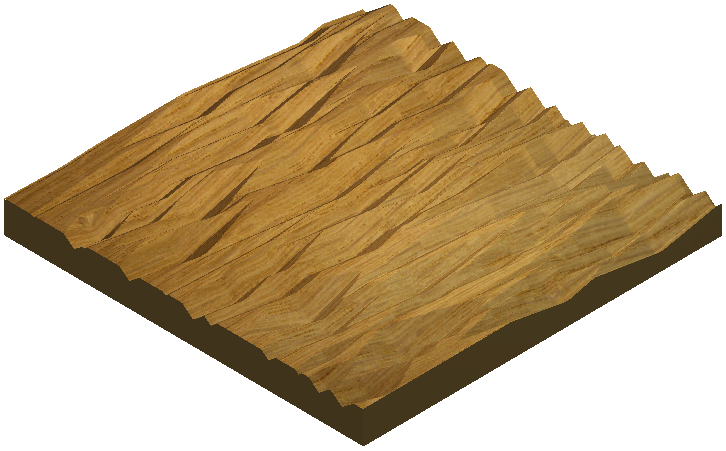

Utilizando uma ferramenta V-Bit 32 mm 100 degree, um vetor de perfil de profundidade em forma de V mostrado anteriormente pode ser utilizado para criar a seguinte textura:
