Utilize as opções na área Tipo de Perfil & Associação de Vetor para determinar como o desenho de vetor é usinado, como você deseja aplicar o percurso ao desenho de vetor, e configurar o sobremetal, espessura do passo final, e sobremetal do passo final:
- Perfil — Selecione uma opção na lista Perfil para determinar como o seu desenho de vetor é usinado.
- Ao Longo — Selecione essa opção caso deseje perfilar ao longo da fronteira do desenho de vetor.
- Dentro — Selecione essa opção caso deseje perfilar fora da fronteira do desenho de vetor.
- Fora — Selecione essa opção caso deseje perfilar dentro da fronteira do desenho de vetor.
Tipo de Perfil — Ao Longo
Tipo de Perfil — Fora
Tipo de Perfil — Dentro

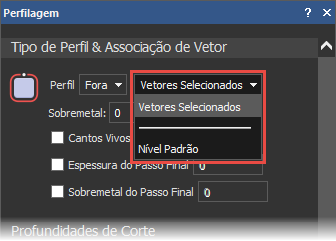

Na lista adjacente, selecione uma opção para especificar como você deseja aplicar o percurso ao desenho de vetor.
- Para usinar apenas uma seleção de vetores, clique na opção Vetores Selecionados, e então selecione o desenho de vetor.
- Para usinar todo o desenho de vetor num nível de vetor, clique no nome do nível de vetor. Todos os níveis de vetor no modelo são listados.
- Sobremetal — Insira um valor na caixa para especificar a distância entre a fronteira dos vetores selecionados e a ferramenta. Insira um valor positivo para manter material extra; insira um valor negativo para remover material extra.
- Cantos Vivos — Selecione essa opção caso deseje cantos vivos ao criar um percurso de Perfil.
- Espessura do passo final — Caso deseje configurar o passo de perfil final, selecione Espessura do passo final, e então especifique sua espessura na caixa adjacente. Se essa opção estiver selecionada e um valor maior que 0 for utilizado, o percurso consiste em pelo menos dois passos de usinagem, e o passo final remove a espessura (Z) especificada. Essa opção é frequentemente utilizada para deixar uma 'teia' fina de material em torno da fronteira do desenho de vetor sendo usinado, com o último passo removendo menos material que os passos anteriores. Nesse caso, você pode quebrar cuidadosamente a forma do bloco material.
- Sobremetal do passo final — Caso deseje adicionar ou remover material extra em torno do desenho de vetor, clique para selecionar a opção Sobremetal do Passo Final, e então especifique o sobremetal na caixa adjacente. Se essa opção estiver selecionada, o sobremetal especificado é preservado por qualquer um dos passos intermediários de usinagem em Z, e então removido durante o passo final. Isso assegura que nenhuma marca de parada causada durante os passos intermediários permaneça. O passo final (mais baixo em Z) usina a face completa da aresta perfilada.
