Painel Percurso de Textura — Padrão

Utilize as opções na área Padrão para especificar a forma do padrão repetido que você deseja criar.

• Linha Reta — Criar um padrão linear. O padrão é aleatoriamente esticado para um tamanho entre os valores máximo e mínimo especificados. Para criar um padrão uniforme, certifique-se de que o valor máximo seja igual ao valor mínimo.
  • Comprimento Mínimo do Padrão — Insira a distância mínima de corte.
  • Comprimento Máximo do Padrão — Insira a distância máxima de corte.
• Vetor Selecionado — Utilizar um vetor específico como padrão.
  1. Selecione o vetor desagrupado aberto ou fechado que você deseja utilizar para o padrão. Por exemplo, um dos seguintes vetores poderia ser utilizado:
  2. Clique em Definir Como Vetor de Padrão.
  3. Caso deseje restringir o redimensionamento do vetor, selecione Manter Taxa de Proporção. Quando essa opção está selecionada, você somente precisa especificar o comprimento máximo e mínimo do padrão.
  4. Na caixa Comprimento Mínimo do Padrão, insira o comprimento mínimo do padrão da textura.
  5. Na caixa Comprimento Máximo do Padrão, insira o comprimento máximo do padrão da textura.
  6. Se você desfizer a seleção de Manter Taxa de Proporção, insira valores para a Largura Mínima do Padrão e Largura Máxima do Padrão.
     Nota: Ao especificar as larguras e comprimentos do padrão, comece com as dimensões do vetor selecionado, e então ajuste-as até que um padrão adequado seja criado.

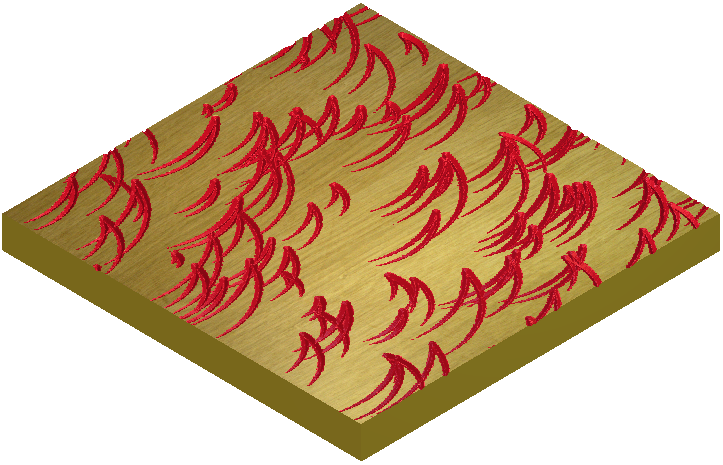

     Utilizando uma ferramenta V-Bit 32 mm 100 degree, o vetor aberto mostrado anteriormente pode ser utilizado para criar o seguinte padrão de textura:
