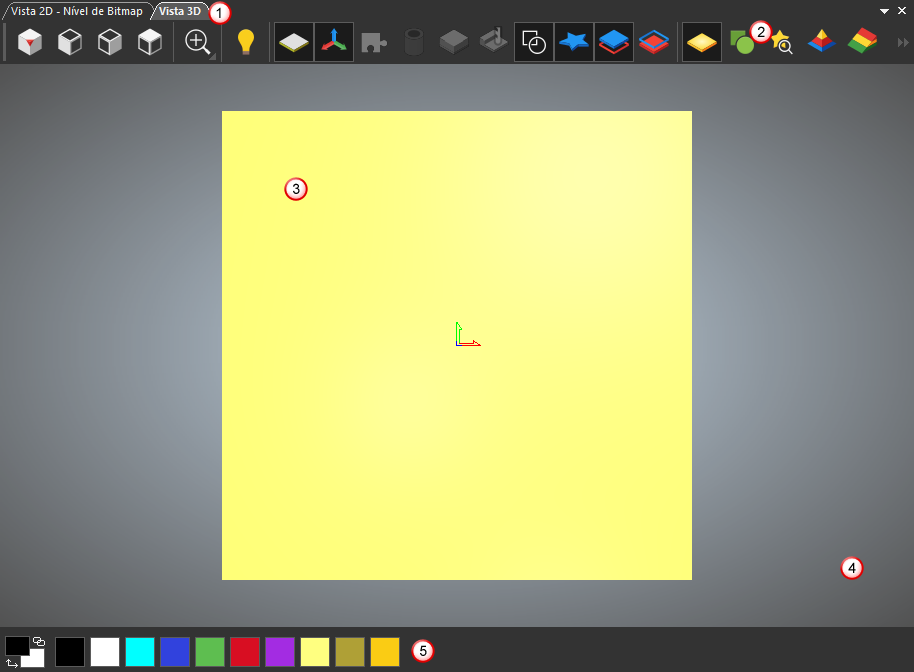

Quando você seleciona a guia Vista 3D, a vista 3D é exibida. Por exemplo:
|
Área |
Descrição |
|---|---|
|
|
A guia Vista 3D. |
|
|
A barra de ferramentas Vista 3D. |
|
|
O relevo composto. |
|
|
O fundo da tela. |
|
|
A Palheta de cores. |
Ao trabalhar em um modelo independente, a vista 3D exibe:
- o relevo composto resultante de todos os níveis de relevo visíveis.
- percursos calculados.
- o bloco material.
- simulações de percurso.
- o desenho no nível de bitmap atualmente ativo.
- o desenho em todos os níveis de vetor visíveis.
- malhas de triângulo.
Ao trabalhar em um projeto, a vista 3D também pode exibir:
- a
Montagem raiz.
montagens.
malhas de réplica.
gemas.
Todos os itens visíveis na Árvore de Projeto são exibidos na vista 3D quando um projeto é aberto pela primeira vez.
