Converter um segmento para um arco permite alterar a aparência de um segmento linear ou de curva Bézier dentro de um vetor.
Converter um segmento para um arco posiciona um ponto de controle no meio do segmento. Esse ponto de controle pode ser arrastado para aumentar ou diminuir o grau de curvatura no arco.
Para converter um segmento para um arco:
- Selecione Vetor > Edição de Nó ou clique no botão Edição de Nó
.
- Selecione um vetor que contenha um segmento de curva Bézier ou linear. O vetor selecionado é cercado por uma caixa limitante, dentro da qual você pode observar os segmentos, nós e pontos de controle que constituem o vetor selecionado.
- Posicione o cursor sobre o segmento de curva Bézier ou linear. Quando o cursor mudar de
para
, clique com o botão direito para exibir seu menu de contexto. - Selecione Converter Segmento para Arco para converter o segmento existente num segmento de arco.
Por exemplo, convertendo um segmento Bézier num segmento de arco, um ponto de controle é posicionado no centro do arco. Você pode arrastar o ponto de controle para criar uma curva.

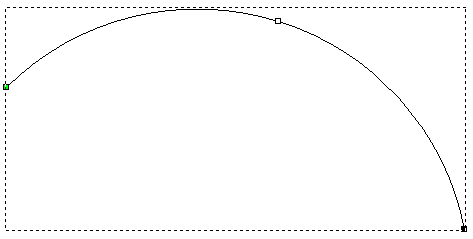

Antes

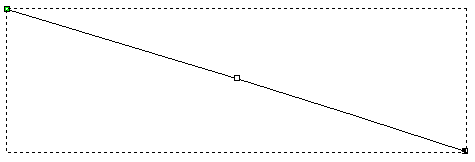

Depois
