É possível alterar as propriedade de qualquer ferramenta em uma paleta de ferramenta.
Quando uma ferramenta estiver em uma paleta de ferramentas, você pode alterar as propriedades. Por exemplo, é possível alterar a escala de inserção de um bloco ou o ângulo de um padrão de hachura.

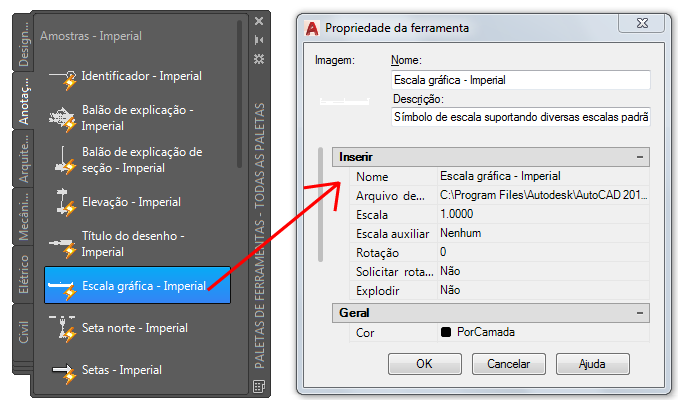

A caixa de diálogo Propriedades da ferramenta, disponível no menu de atalho de cada ferramenta, inclui os seguintes grupos de propriedades:
- Comando. Controla a exibição de um menu desdobrável de ferramenta e a cadeia de caracteres das ferramentas.
- Tabela. Controla o estilo de tabela, os números de linhas e colunas e a direção do fluxo.
- Propriedades padrão, de inserção ou do anexo. Controla propriedades de controle específicas do objeto como escala, rotação e ângulo.
- Propriedades gerais. Substitui as definições atuais de propriedades do desenho como camada, cor e tipo de linha.
Os parâmetros adicionais controlam as propriedades de câmara e de corte, características de iluminação e estilos visuais (não estão disponíveis no AutoCAD LT).
Pode expandir e recolher as categorias se clicar nos botões de setas.
Modificar ícones de ferramentas
É possível atualizar a imagem de ferramenta de várias maneiras:
- Especifique um ícone diferente. É possível substituir o ícone de uma ferramenta por uma imagem que você especifique. Isto é útil quando os ícones automaticamente gerados estão muito confusos para serem facilmente reconhecidos.
- Atualizar um ícone gerado de um bloco, refex ou imagem raster. O ícone para um bloco, refex ou imagem raster de uma paleta de ferramentas não é atualizado automaticamente se as definições dele forem alteradas.
Especifica as substituições de propriedades para as ferramentas
A caixa de diálogo Propriedades da ferramenta fornece áreas para cada substituição de propriedades. Esse recurso pode poupar tempo e reduzir erros, por meio da configuração automática de propriedades, quando você utiliza as ferramentas para criar alguns objetos.
Por exemplo, substituições de propriedade da camada afetam a cor, o tipo de linha, a espessura de linha, o estilo de plotagem e a transparência. Se você deseja uma hachura em uma camada especificada, a despeito da configuração da camada atual, as substituições de propriedade são resolvidas da seguinte maneira:
- Se uma camada estiver ausente no desenho, ela será automaticamente criada quando a ferramenta estiver inserida.
- Se a camada na qual você está adicionando um conteúdo estiver desativada ou congelada, ela será temporariamente ativada ou descongelada.
