As viewports de layout são objetos que exibem vistas do espaço do modelo. Você cria, dimensiona e as coloca no espaço do papel em um layout. Depois que forem criadas, altere o tamanho e as propriedades das viewports, além de definir a escala e movê-las, se necessário.

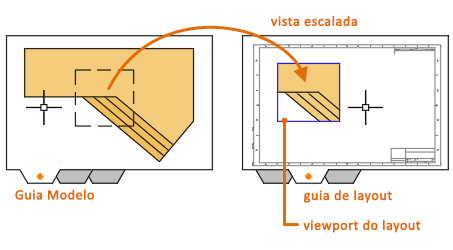

Em cada layout, você pode criar uma ou mais viewports de layout. Cada viewport de layout é como um monitor de TV de circuito fechado de uma vista do modelo na escala e na orientação que você especificar.
Criar viewports de layout
Ao usar o comando CVISTA para criar uma nova viewport de layout, especifique a vista que você deseja exibir nela com um dos vários métodos a seguir:
- Clique nos cantos diagonais de uma área retangular, as extensões do espaço do modelo são exibidas automaticamente.
- Especifique uma opção para o uso de uma vista de espaço do modelo salva anteriormente a ser exibida.
- Especifique uma opção que lhe permite acessar temporariamente o espaço de modelo para definir uma área retangular a ser exibida.
Modificar viewports de layout
Após você criar uma viewport de layout, poderá alterar seu tamanho, propriedades, além de definir a escala e movê-la como necessário.
- Para o controle de todas as propriedades de uma viewport de layout, use a paleta Propriedades.

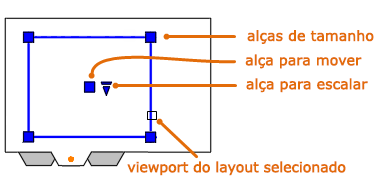

- Para alterações mais comuns, selecione uma viewport de layout e use suas alças.
Viewports de layout bloqueadas
Para evitar acidentes de pan e zoom, cada viewport de layout contém uma propriedade de Exibição bloqueada que pode ser ativada ou desativada. Você pode acessar essa propriedade na paleta Propriedades, no menu acessado com o botão direito do mouse quando uma viewport de layout é selecionada, em um botão na guia Viewports de layout na faixa de opções e em um botão na barra de status quando uma ou mais viewports de layout são selecionadas.
