Para criar uma vista em seção transversal

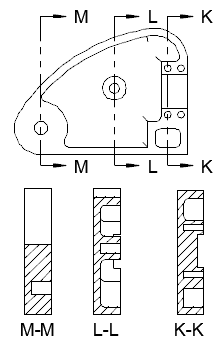

Uma vista em seção transversal de documentação de modelo é gerada ao fatiar o comprimento do objeto que está sendo cortado.

Nota: A documentação do modelo está disponível somente em sistemas de 64 bits.

1. Clique na guia Layout, painel Criar Vista, menu suspenso Corte, Completa.
2. Clique na vista que deseja utilizar como vista principal. A seta de direção iniciar é exibida no cursor.
3. Clique na área do desenho para indicar o ponto inicial da linha de corte/seção. A seta de direção final é exibida no cursor.
4. Clique na área do desenho para indicar o ponto final da linha de corte/seção. Uma visualização prévia da vista em corte é exibida no cursor.
5. Mova a visualização prévia para a localização desejada e clique para inserir a vista.
   Dica: A visualização prévia é restringida para se mover perpendicularmente à linha de corte. Para reduzir a restrição, pressione Shift. Para restaurar a restrição, pressione Shift novamente.
6. Clique na guia Criação da vista em corte, painel Método, menu suspenso Profundidade, Fatiar. Pesquisa
   Nota: Se você deseja incluir geometria para além do plano de corte, selecione Distância e especifique a profundidade na qual deseja incluir detalhes.
7. Clique na guia Criação de vista em corte, painel Criar, OK.
