A imagem do mapa é um objeto retangular que contém uma imagem armazenada em cache de uma parte do mapa online. As imagens de mapa se integram na área de desenho nas coordenadas geográficas corretas.
Criar imagens de mapa
É possível criar uma imagem do mapa ao capturar o mapa online exibido em uma viewport de layout ou na vista atual na guia Modelo. Também é possível criar uma imagem do mapa ao capturar uma área retangular no mapa online. As imagens de mapa são criadas na camada atual, no WCS ou em um plano paralelo ao WCS. As imagens de mapa se integram na parte inferior da ordem do desenho, logo acima do mapa online.
Imagens de mapa versus o mapa online
As imagens de mapa aumentam e diminuem o zoom, como imagens raster. Ao contrário do mapa online, elas não mudam a resolução, nem adicionam ou removem os detalhes. Somente a ampliação é alterada.
Assim como o mapa online, a imagem de mapa mantém um vínculo com o serviço de mapas online. Desse modo, é possível baixar as novas imagens de mapa do serviço de mapas online e atualizar a imagem de mapa sob demanda. Também é possível alterar a resolução da imagem do mapa ao atualizá-la com imagens de uma outra solução.
Ao contrário do mapa online, as imagens de mapa não são gráficos temporários. Desse modo, é possível plotar imagens de mapa e exibi-las, mesmo se não estiver conectado ao Autodesk 360. Como elas são salvas com o desenho, as imagens não são alteradas, a não ser que você atualize ou edite a imagem de mapa.
Comportamento da edição de alça

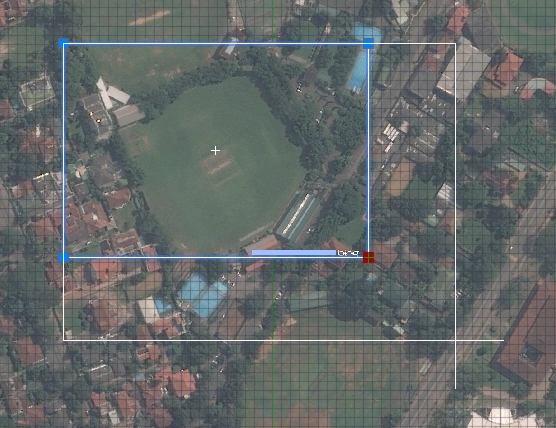

As imagens de mapas são delimitadas por uma borda retangular. Essa borda se comporta como uma borda de viewport de layout. Se você ampliar a imagem do mapa editando pela alça da borda, as imagens não serão redimensionadas. Ao invés disso, a borda é expandida para exibir mais imagens de mapa.
Se você girar uma imagem de mapa editando pela alça da borda, ela gira e exibe as imagens do mapa da nova área que ela cobre. De forma similar, se você mover a imagem de mapa arrastando a borda, ela move e exibe as imagens de mapa adjacentes dessa área.
Cada vez que você edita a imagem do mapa pela alça, ela pesquisa a nova imagem do serviço de mapas online para preencher a área coberta pela borda. Assim, é possível editar imagens de mapa somente se estiver conectado ao Autodesk 360.
É possível bloquear a camada que contém a imagem do mapa, de modo que você não possa excluir, mover ou redimensionar essa imagem por acidente.
Aprimoramentos visuais
Em geral, a melhor resolução para visualização na tela não é ideal para plotagem. É possível controlar a resolução de imagens do mapa para minimizar a pixelização durante a plotagem. Sempre que você altera a resolução, a imagem do mapa pesquisa as novas imagens do serviço de mapas online. Assim, é possível alterar a resolução somente se você estiver conectado ao Autodesk 360.
É possível utilizar o comando AJUSTARIMAG para controlar as configurações de brilho, contraste e esmaecimento de imagens de mapa. Essa opção permite que você solucione problemas de visibilidade se a geometria no topo do mapa não estiver claramente visível contra o mapa da imagem.
Restrições
Os seguintes comandos de edição não podem ser usados em imagens de mapa:
- MATRIZ: as imagens de mapa não podem ser modificadas. Elas são filtradas ao serem selecionadas.
- APARAR/ESTENDER: as imagens de mapa não podem ser recortadas ou estendidas. No entanto, é possível usar uma borda da imagem de mapa como uma aresta para aparar e estender outros objetos.
- COPIAR/RECORTAR: as imagens de mapa não podem ser copiadas.
- ESPELHAR: as imagens de mapa não podem ser espelhadas.
