-MATRIZ (comando)

Na linha de comando, crie cópias de objetos organizados em um padrão.

Mantém o comportamento herdado da linha de comando para criar matrizes polares, não associativas ou retangulares 2D.

Se você especificar um número grande de itens para a matriz, levará algum tempo para criar as cópias. Por padrão, o número máximo de elementos da matriz que pode ser gerado em um comando é 100.000. Como é possível alterar este limite depende do produto:

• Maioria de produtos baseados no AutoCAD: O limite é definido pela configuração de MAXARRAY no registro. Para redefinir o limite para 200,000, por exemplo, digite (setenv "MaxArray" "200000") no prompt de comando.
• AutoCAD LT: É possível alterar o número máximo de elementos da matriz ao definir o registro do sistema variável MaxArray usando o comando SETENV.

Os prompts a seguir são exibidos.

Selecionar objetos

Selecione um ou mais objetos para utilizar como base para a matriz.

Tipo de matriz

Especifica se deseja criar uma matriz polar ou retangular.

Nota: Não é possível criar matrizes de caminho ou especificar níveis 3D com esta versão do comando. Para estas opções, utilize MATRIZ.

Retangular

Cria uma matriz de linhas e colunas de cópias dos objetos selecionado.

O objeto selecionado ou elemento pedra angular, deve estar no canto inferior esquerdo e gera a matriz para cima e para a direita.

Número de linhas (---)

Especifica o número de linhas com um número inteiro diferente de zero. Se você especificar uma linha, deverá especificar mais do que uma coluna e vice-versa.

Número de colunas (|||)

Especifica o número de colunas.

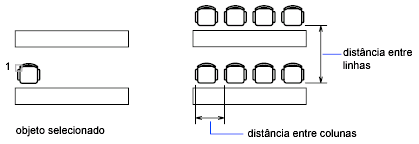

Distância entre as linhas ou especificar a célula da unidade

Especifica a distância entre as linhas, incluindo o comprimento do objeto a ser arranjado

Para adicionar linhas para baixo, especifique um valor negativo para a distância entre as linhas.

Para especificar a distância entre as linhas e colunas simultaneamente, especifique dois conjuntos de coordenadas ou localizações de desenho que representem os cantos opostos de um retângulo.

Distância entre colunas (|||)

Especifica a distância entre colunas.

Para adicionar colunas à esquerda, especifique um valor negativo para a distância entre as colunas.

A matriz retangular é construída ao longo da linha base definida pela rotação do snap atual. Este ângulo normalmente é 0, de modo que as linhas e colunas são ortogonais em relação aos eixos X e Y do desenho. Use a opção Rotacionar do comando SNAP para alterar o ângulo e criar uma matriz rotacionada. A variável de sistema SNAPANG armazena o ângulo de rotação do snap.

Polar

Cria uma matriz copiando os objetos selecionados ao redor de um centro especificado.

Em uma matriz polar, é utilizado o ponto de referência do último objeto do conjunto de seleção para todos os objetos. Se você tiver definido o conjunto de seleção utilizando uma janela ou seleção por intersecção, o último objeto no conjunto de seleção será arbitrário. Remover um objeto do conjunto de seleção e adicioná-lo novamente força esse objeto a ser o último objeto selecionado. Você pode também criar o conjunto de seleção em um bloco e replicá-lo.

Os valores de prompt inseridos determinam se a configuração da matriz está baseada no número de itens ou no ângulo que está preenchido os itens arranjados.

Ponto central da matriz

Especifica a localização central para a matriz.

Base

Especifica um novo ponto de referência (base) relativo aos objetos selecionados que permanecerão a uma determinada distância a partir do centro da matriz à medida que as matrizes dos objetos são criadas.

Número de itens na matriz

Especifica o número total de itens a serem arranjados em torno do ponto central.

Se você não inserir um valor, a matriz será baseada nos valores do Ângulo a ser preenchido e do Ângulo entre os itens.

Ângulo a ser preenchido (+=ccw, -=cw) (+=ccw, -=cw)

Especifica o ângulo interno entre os pontos base do primeiro e do último objeto arranjado. Insira um número positivo para uma rotação no sentido anti-horário ou um número negativo para uma rotação no sentido horário.

Ângulo entre os itens (+=ccw, -=cw) (+=ccw, -=cw)

Especifica o ângulo interno entre os objetos com base no ponto central da matriz e nos pontos base dos objetos arranjados. Insira um número positivo para uma rotação no sentido anti-horário ou um número negativo para uma rotação no sentido horário.

Nota: Para exibir essa opção, pressione a tecla Enter no Número de prompt de itens ou insira 0 no Ângulo para preenchimento do prompt.

Rotacionar os objetos na matriz?

Controla se os itens são rotacionados como eles estão ordenados na matriz. Especifique Sim ou Não.
