Distribui uniformemente cópias de objetos em um padrão circular em torno de um ponto central ou um eixo de rotação.
Este comando é equivalente à opção Polar em MATRIZ. A variável de sistema DELOBJ controla se os objetos de origem da matriz são excluídos ou mantidos após a criação da matriz.
Os prompts a seguir são exibidos.
Selecionar objetos
Selecione os objetos que deseja utilizar na matriz.
Ponto central
Especifica o ponto ao redor do qual deseja distribuir os itens de matriz. O eixo de rotação é o eixo Z do UCS atual.
Ponto base
Especifica um ponto base para o bloco.
- Ponto base
-
Especifica um ponto de referência para posicionar os objetos na matriz.
- Ponto-chave
-
Para matrizes associativas, especifica uma restrição válida (ou ponto-chave) nos objetos de origem para utilizar como o ponto base. Se você editar os objetos de origem da matriz resultante, o ponto base da matriz permanece coincidente com o ponto-chave dos objetos de origem.

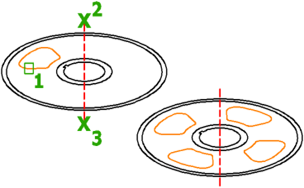

Eixo de rotação
Especifica um eixo personalizado de rotação definido por dois pontos especificados.
Associativo
Especifica se os objetos de matriz são associativos ou independentes.
- Sim
- Contém itens da matriz em um único objeto de matriz, similar a um bloco. Com uma matriz associativa, é possível propagar rapidamente as alterações pela matriz ao editar as propriedades e os objetos de origem.
- Não
- Cria itens da matriz como objetos independentes. As alterações feitas em um item não afetam outros itens.
Items
Ângulo entre
Especifica o ângulo entre os itens utilizando um valor ou expressão.
Ângulo de preenchimento
Especifica o ângulo entre o primeiro e o último item da matriz com um valor ou expressão.
Linhas
Especifica o número de linhas na matriz, a distância entre eles e a elevação incremental entre a linha.
- Número de linhas
-
Especifica o número de linhas.
- Distância entre linhas
- Especifica a distância entre cada linha, medida a partir da localização equivalente em cada objeto.
- Total
- Especifica a distância total entre o início e a extremidade da linha, medida a partir da localização equivalente dos objetos de início e fim.
- Elevação incremental
- Define o aumento ou diminuição de elevação para cada linha subsequente.
- Expressão
-
Deriva um valor com base em uma equação ou fórmula matemática.
Níveis
Especifica o número e o espaçamento de níveis (para matrizes 3D).
- Número de níveis
- Especifica o número de níveis na matriz.
- Distância entre os níveis
- Especifica a distância entre os níveis.
- Expressão
-
Deriva um valor usando uma equação ou fórmula matemática.
- Total
-
Especifica a distância total entre o primeiro e o último níveis.
Rotacionar itens
Controla se os itens são rotacionados como eles estão ordenados na matriz.
Exit
Sai do comando.
