Sobre as marcas de centro e linhas de centro

As marcas de centro e as linhas de centro são referências de cotagem para os centros dos furos e eixos de simetria.

As marcas de centro e as linhas de centro são objetos associativos. Se você mover ou modificar os objetos associados, as marcas de centro e as linhas de centro ajustam-se em conformidade. É possível desassociar marcas de centro e linhas de centro de objetos ou reassociá-las a objetos selecionados.

Marcas de centro

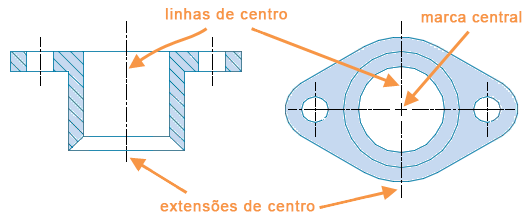

É possível criar uma marca de centro para indicar o centro de um círculo ou de um arco.

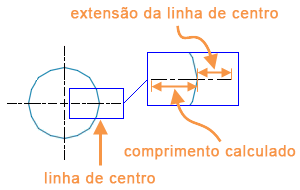

É possível controlar o tamanho e a escala da marca de centro, e a fonte das extensões da linha de centro. Também é possível desativar a extensão da linha de centro.

Linhas de centro

É possível criar uma linha de centro associativa selecionando dois segmentos de linha.

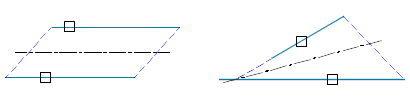

Uma linha de centro é criada entre o ponto central aparente do início e as extremidades das duas linhas selecionadas. Ao selecionar linhas não paralelas, a linha de centro é desenhada entre o ponto de interseção imaginário e as extremidades das linhas selecionadas.

A linha de centro divide os ângulos das duas linhas de interseção. Neste exemplo, a localização dos pontos de seleção define a direção da linha de centro.

Limitações

O conjunto de recursos de marca de centro e linha de centro está disponível como uma alternativa aos métodos atuais. Este conjunto de recursos é mais adequado para o seguinte:

• Desenhos que serão impressos ou publicados a partir do espaço do modelo.
• Desenhos anotados no espaço do papel.

O suporte à escala anotativa e ao estilo de cota não está disponível.
