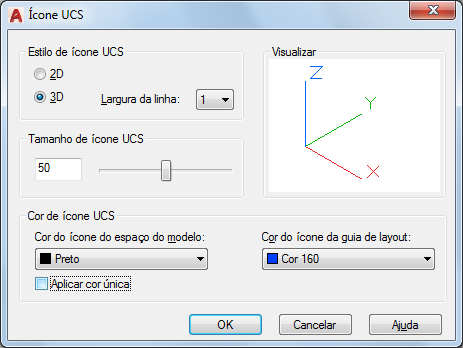

Caixa de diálogo UCS Icon

Lista de opções

As seguintes opções são exibidas.

UCS Icon Style

Especifica a exibição do ícone 2D ou 3D UCS e respectiva aparência.

2D

Exibe um ícone 2D sem a representação do eixo Z.

3D

Exibe um ícone 3D.

Line Width

Controla a largura da linha do ícone UCS se o ícone 3D UCS estiver selecionado.

Visualização prévia

Exibe uma vista do ícone UCS no espaço do modelo.

Tamanho do ícone UCS

Controla o tamanho do ícone UCS como uma porcentagem do tamanho da viewport. O valor padrão é 50 e a faixa válida é de 5 a 95. Observe que o tamanho do ícone UCS é proporcional ao tamanho da viewport na qual ele é exibido.

Cor do ícone UCS

Controla as cores do ícone UCS nas viewports do espaço do modelo e nas guias de layout.

Model Space Icon Color

Controla a cor do ícone UCS nas viewports do espaço do modelo.

Layout Tab Icon Color

Controla a cor do ícone UCS nas guias de layout.

Aplicar cor única

Aplica a cor selecionada do ícone do espaço do modelo a todos os eixos do ícone UCS 2D.
