Cria deslocamentos (círculos concêntricos, linhas paralelas e curvas paralelas).
Pesquisa
Resumo
Este comando utiliza a variável de sistema AMOFFSETLAYMODE. O modo “Normal” (AMOFFSETLAYMODE=0) cria objetos defasados na mesma camada que o objeto original. Com o modo “Camada atual” (AMOFFSETLAYMODE=1), o programa desloca objetos à camada atual.
Lista de prompts
Os seguintes prompts são exibidos.

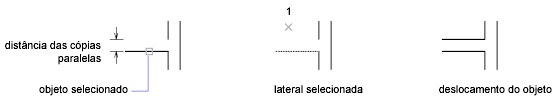

Distância do deslocamento
Especifica a distância entre o objeto existente e o novo objeto a ser criado. É possível especificar vários valores separados pelo caractere "|". Por exemplo, para criar objetos separados pelas distâncias 0.125, 0.25 e 0.5 de um objeto existente, especifique 0.125|0.25|0.5.
- Lado do deslocamento
- Especifica em qual dos lados do objeto selecionado o novo objeto deve ser criado.
Até
Cria um objeto que passa através de um ponto especificado.
- Especifique ponto a atravessar
- Especifica o ponto através do qual passa o novo objeto.
Modo
Especifica em qual camada os objetos serão criados
- Normal
- Cria objetos na mesma camada que o objeto existente.
- Camada atual
- Cria objetos na camada atual.
