Para arredondar uma polilinha completa (AutoCAD Mechanical)

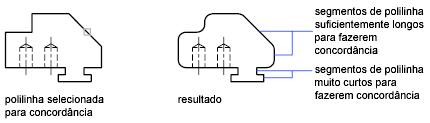

É possível arredondar todos os vértices de uma polilinha ao mesmo tempo.

Nota: Somente os segmentos longos o suficiente para acomodar o arredondamento serão arredondados.

1. Clique na guia Iníciopainel ModificarArredondamento. Pesquisa
2. Insira P para polilinha.
3. Na faixa de opções, no painel Opções de arredondamento, marque o tamanho do arredondamento. Para alterar o raio de arredondamento:
   1. Clique na <guia atual>painel Opções de arredondamentomenu suspenso Tamanho do arredondamento. Pesquisa
   2. Selecione o tamanho de arredondamento desejado no menu suspenso.
4. Clique em um espaço vazio na área de desenho.
5. Selecione a polilinha.
